Voss

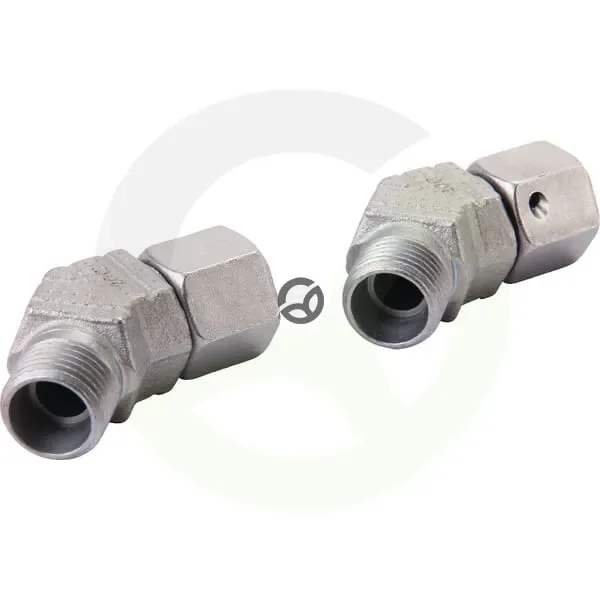

45° priključek rezalnega obroča 10S - Voss EVSD10S
Šifra SKU: 19745 MPN: EVSD10S
Specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 16.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
45° priključek rezalnega obroča je hidravlično koleno z dvema priključkoma za cev 10 mm. Na prvi strani ima moški priključek z rezalnim obročem in metričnim navojem s korakom 1,5, na drugi strani pa ženski metrični priključek z O-obroč stožcem. Serija 10S in največji delovni tlak 630 bar omogočata uporabo v visokotlačnih hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- O-obroč stožec
- Dolžina (mm)
- 16.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - razdalja od sredine do konca (mm)
- 30 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost ključa (mm)
- 19 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 22 mm
- Premer cevi (mm)
- 10 mm
- Serija
- 10S
- Standard DIN
- DIN 2353, DIN 2401
