Voss
8S spojka - Voss ETSD8S
Šifra SKU: 19757 MPN: ETSD8S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- Dolžina (mm)
- 48 mm

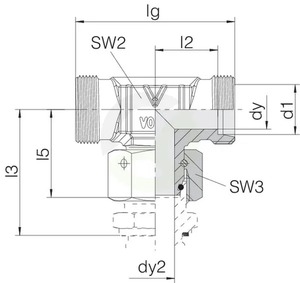

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
Opis izdelka

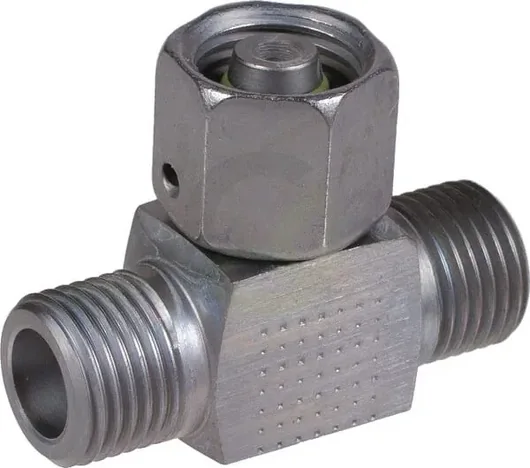

8S spojka Voss je hidravlični T-komad s tremi priključki za cevi premera 8 mm. Ima metrične navojne povezave, na dveh priključkih moški navoj, na tretjem pa žensko vrtljivo matico. Tesnilo iz NBR in serija S sta primerna za hidravlične povezave z delovnim tlakom do 800 bar, kjer je treba vod razvejiti ali povezati v treh smereh.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- Dolžina (mm)
- 48 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 17 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 27.5 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 4 mm
- Notranji premer tesnilnega obroča (mm)
- 6 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 17 mm
- Povezava 3 - dolžina (mm)
- 42.5 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M16
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 8 mm
- S1 - Višina telesa (mm)
- 17 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
