Voss
Adapter 10S M14 - Voss GES10SM14
Šifra SKU: 21439 MPN: GES10SM14
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 34 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 34 mm
Opis izdelka

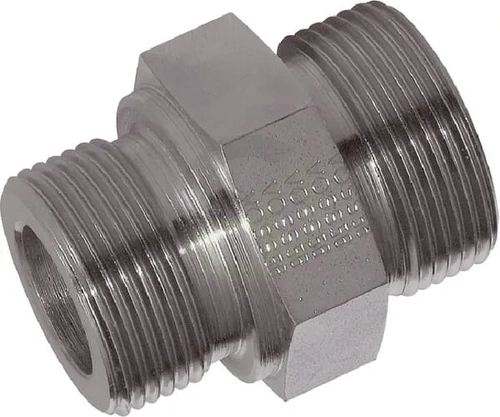

Ravni hidravlični adapter Voss 10S M14 povezuje cev premera 10 mm z navojnim priklopom. Na eni strani ima priključek z zareznim obročem za cev 10 mm, na drugi pa metrični moški navoj M14x1,5. Telo je dolgo 34 mm, za ključ 19 mm, in je namenjeno za hidravlične povezave do 630 bar. Kompaktna ravna izvedba je primerna za prehod med cevjo in navojnim priključkom v hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Dolžina (mm)
- 34 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 34 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 14.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 5 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 19 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 19 mm
- Serija
- 10S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
