Kramp
Aksialni zglob - Kramp SHP423KR
Šifra SKU: 100601 MPN: SHP423KR
Specifikacije
- A - Delovna dolžina (mm)
- 308 mm
- B - Zunanji premer palice (mm)
- 40 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M28
- C - Smer navoja na strani palice
- Desna
Opis izdelka

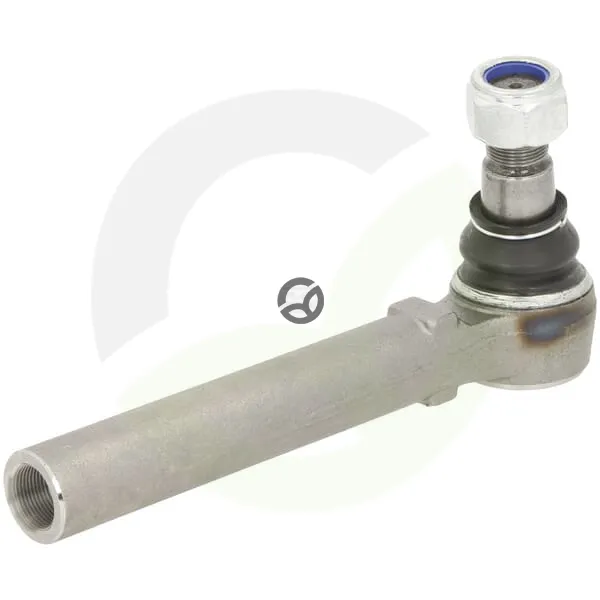

Aksialni zglob Kramp SHP423KR je krmilni zglob za traktorske osovine in krmilne mehanizme. Ima delovno dolžino 308 mm, zunanji premer palice 40 mm, širino glave 45 mm in stožec dolžine 48 mm. Na strani palice je metrični desni navoj s korakom 1,5 mm in dolžino navoja 85 mm, na strani kolesa pa metrični desni navoj s korakom 1,5 mm in dolžino navoja 32 mm. Stožčasti priključek ima premer 32,5 do 36,2 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 308 mm
- B - Zunanji premer palice (mm)
- 40 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M28
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 32.5 mm
- D2 - maks. premer priključka (mm)
- 36.2 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 32 mm
- Dolžina navoja - stran palice (mm)
- 85 mm
- E - Dolžina končnega stožca (mm)
- 48 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M27
- F - Smer navoja - končna stran (kolo)
- Desna
- F - Tip navoja - končna stran (kolo)
- Metrični
- Širina glave (mm)
- 45 mm
Reference:
- Spletna referenca
- SHP423KR
