VdL

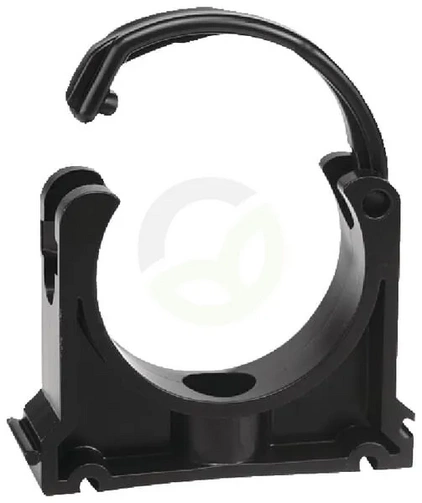

Cevna objemka 110/133 - VdL BP110133
Šifra SKU: 16195 MPN: BP110133

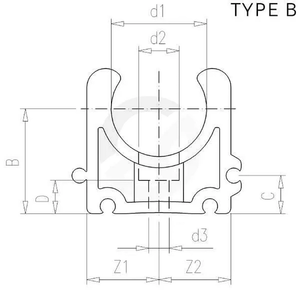

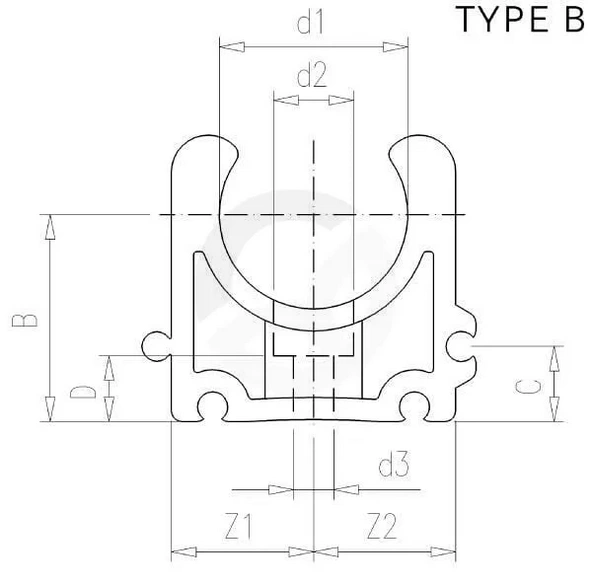

Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 75 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 110 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
Opis izdelka
Cevna objemka je namenjena pritrjevanju cevi v škropilnih in drugih kmetijskih sistemih. Primerna je za delovni premer od 110 do 133 mm, ima premer cevi 110 mm, debelino 28 mm in montažne odprtine širine 8,5 mm. Zaradi natančno določenih mer omogoča zanesljivo vgradnjo na ustrezno cevno povezavo.
Prikaži vse →

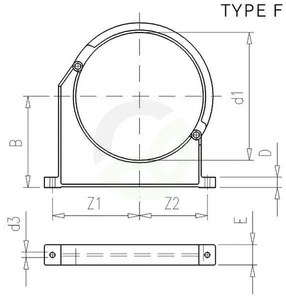

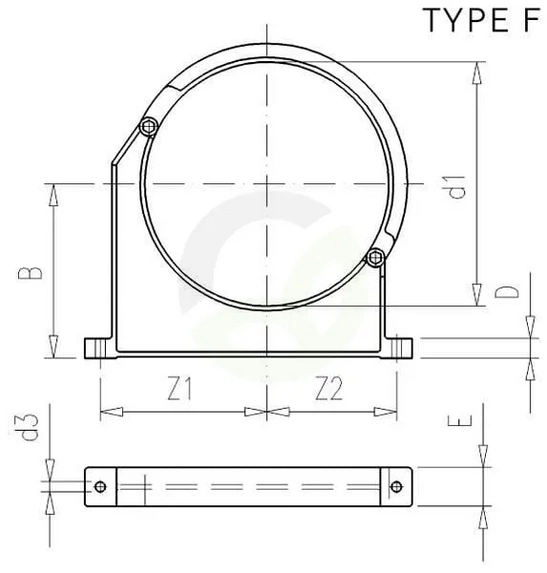

Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 75 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 110 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 8.5 mm
- E - Debelina (mm)
- 28 mm
- Maks. delovni premer (mm)
- 133 mm
- Min. delovni premer (mm)
- 110 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 78 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 78 mm
Reference:
- Spletna referenca
- BP110133
