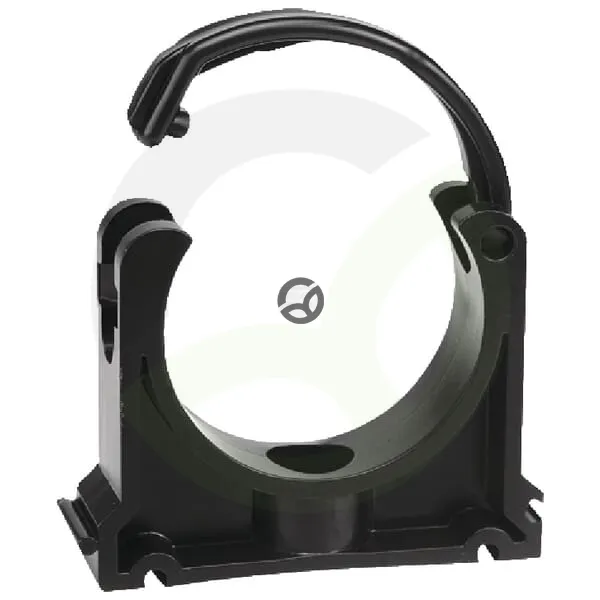

Cevna objemka 125/150 - VdL BP125150
Šifra SKU: 16239 MPN: BP125150
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 90 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 125 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
Opis izdelka
Cevna objemka VdL 125/150 je namenjena za cevi v škropilnih garniturah in drugih cevnih povezavah ter omogoča pritrditev v delovnem območju 125 do 150 mm. Ima montažne odprtine 8,5 mm, največji premer glave vijaka 17 mm in debelino 31,5 mm, zato je uporabna pri sestavi in vpetju cevnih spojk.
Prikaži vse →
Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 90 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 125 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 8.5 mm
- E - Debelina (mm)
- 31.5 mm
- Maks. delovni premer (mm)
- 150 mm
- Min. delovni premer (mm)
- 125 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 88 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 88 mm
