VdL

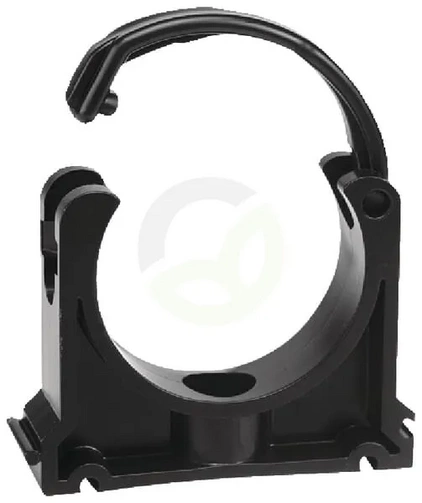

Cevna objemka 140/167 - VdL BP140167
Šifra SKU: 16216 MPN: BP140167
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 110 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 140 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
Opis izdelka
Cevna objemka je namenjena pritrditvi cevi in spojnih delov v garniturah za škropljenje. Primerna je za delovni premer od 140 do 167 mm, cev pa ima premer 140 mm. Objemka je debela 31,5 mm, montažni odprtini sta široki 8,5 mm, največji premer glave vijaka pa znaša 17 mm. Zaradi natančno določenih mer je uporabna pri sestavi in zamenjavi delov na cevnih povezavah.
Prikaži vse →
Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 110 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 140 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 8.5 mm
- E - Debelina (mm)
- 31.5 mm
- Maks. delovni premer (mm)
- 167 mm
- Min. delovni premer (mm)
- 140 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 97 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 97 mm
Reference:
- Spletna referenca
- BP140167
