VdL

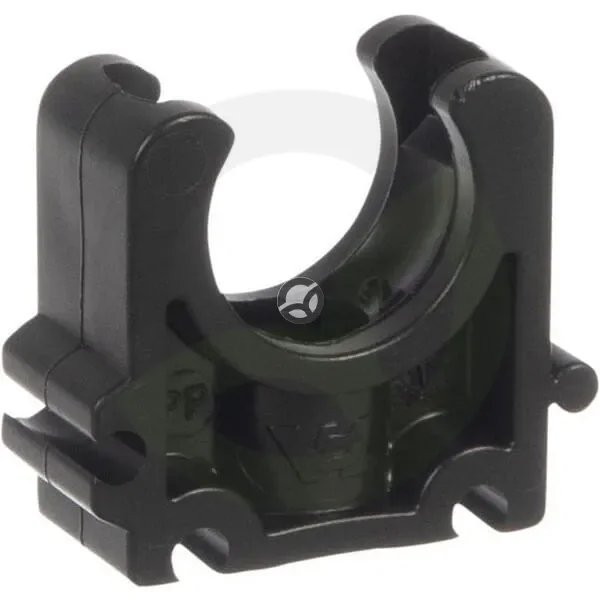

Cevna objemka 20/28 - VdL BP2028
Šifra SKU: 16189 MPN: BP2028
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 25 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6 mm
- D1 - Premer cevi (mm)
- 20 mm
- d2 - maks. premer glave vijaka (mm)
- 10.5 mm
Opis izdelka
Cevna objemka 20/28 je pritrdilni element za cevi v škropilnih garniturah in sorodnih cevnih povezavah. Namenjena je delovnemu premeru od 20 do 28 mm, pri čemer ima cevni premer 20 mm. Za montažo so predvidene odprtine dolžine 6 mm in širine 5,5 mm, največji premer glave vijaka pa je 10,5 mm. Zaradi svoje izvedbe omogoča zanesljivo pritrditev cevi v ustreznem premernem območju.
Prikaži vse →
Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 25 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6 mm
- D1 - Premer cevi (mm)
- 20 mm
- d2 - maks. premer glave vijaka (mm)
- 10.5 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 5.5 mm
- E - Debelina (mm)
- 16 mm
- Maks. delovni premer (mm)
- 28 mm
- Min. delovni premer (mm)
- 20 mm
- Tip ohišja
- B
- Z1 - Razdalja od sredine do levega konca (mm)
- 16.5 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 19 mm
Reference:
- Spletna referenca
- BP2028
