Cevna objemka 25/34 - VdL BP2534
Šifra SKU: 16259 MPN: BP2534
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 27.5 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6 mm
- D1 - Premer cevi (mm)
- 25 mm
- d2 - maks. premer glave vijaka (mm)
- 10.5 mm
Opis izdelka

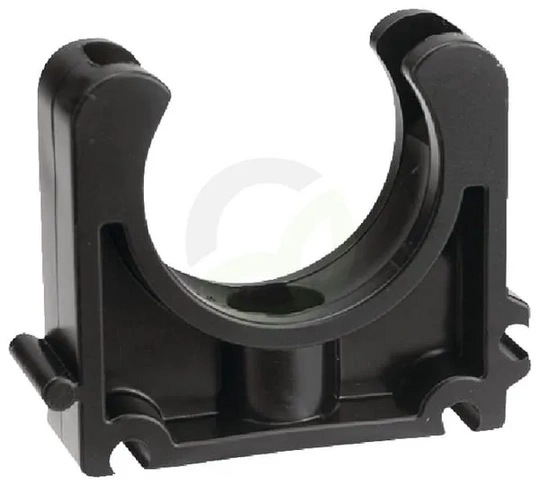

Cevna objemka za pritrditev cevi v škropilnih sistemih, primerna za delovni premer od 25 do 34 mm. Namenjena je uporabi na cevnih garniturah in priključkih, kjer je pomembna natančna pritrditev. Ima premer cevi 25 mm, montažno odprtino širine 5,5 mm ter največji premer glave vijaka 10,5 mm, zato omogoča ustrezno in pregledno montažo.
Prikaži vse →
Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 27.5 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6 mm
- D1 - Premer cevi (mm)
- 25 mm
- d2 - maks. premer glave vijaka (mm)
- 10.5 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 5.5 mm
- E - Debelina (mm)
- 16 mm
- Maks. delovni premer (mm)
- 34 mm
- Min. delovni premer (mm)
- 25 mm

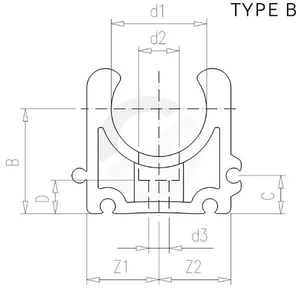

- Tip ohišja
- B
- Z1 - Razdalja od sredine do levega konca (mm)
- 19 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 21.5 mm
