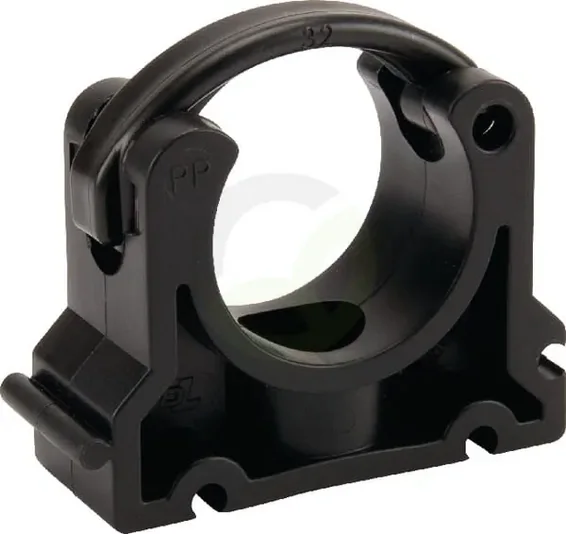

Cevna objemka 32 - VdL BP3243
Šifra SKU: 16146 MPN: BP3243
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 31 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6.5 mm
- D1 - Premer cevi (mm)
- 32 mm
- d2 - maks. premer glave vijaka (mm)
- 14 mm
Opis izdelka
Cevna objemka za cev premera 32 mm je namenjena pritrditvi cevi v škropilnih garniturah in podobnih cevnih sestavih. Ima delovni premer 32 mm, montažni odprtini širine 6,5 mm ter prostor za glavo vijaka do 14 mm. Razdalja od dna do sredine cevi je 31 mm, sredina do levega in desnega konca pa po 28,5 mm. Skupna debelina je 22 mm, zato je primerna za natančno in stabilno vpetje cevi pri montaži.
Prikaži vse →

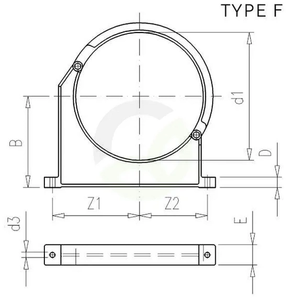

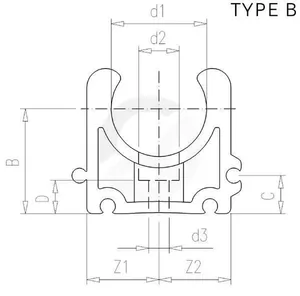

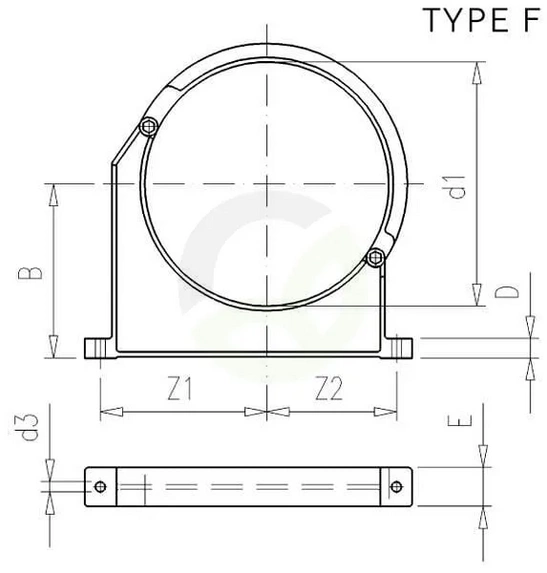

Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 31 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6.5 mm
- D1 - Premer cevi (mm)
- 32 mm
- d2 - maks. premer glave vijaka (mm)
- 14 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 6.5 mm
- E - Debelina (mm)
- 22 mm
- Maks. delovni premer (mm)
- 32 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 28.5 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 28.5 mm
