VdL

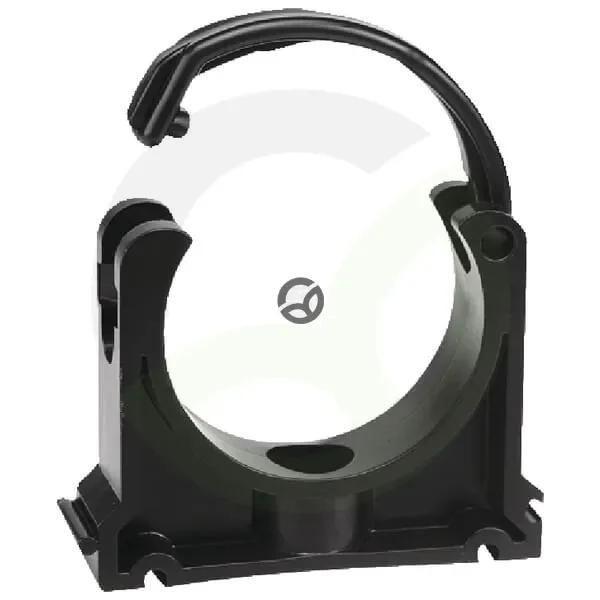

Cevna objemka 40/51 - VdL BP4051
Šifra SKU: 16313 MPN: BP4051
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 35 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6.5 mm
- D1 - Premer cevi (mm)
- 40 mm
- d2 - maks. premer glave vijaka (mm)
- 14 mm
Opis izdelka
Cevna objemka je namenjena pritrditvi cevi v delih garnitur za škropljenje in drugih podobnih montažnih sklopih. Primerna je za cev premera 40 mm, delovni razpon pa znaša od 40 do 51 mm. Objema je debela 22 mm, montažni odprtini sta široki 6,5 mm, največji premer glave vijaka pa je 14 mm. Zaradi natančno določenih mer omogoča zanesljivo pritrditev pri sestavi cevi in spojnih delov.
Prikaži vse →
Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 35 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6.5 mm
- D1 - Premer cevi (mm)
- 40 mm
- d2 - maks. premer glave vijaka (mm)
- 14 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 6.5 mm
- E - Debelina (mm)
- 22 mm
- Maks. delovni premer (mm)
- 51 mm
- Min. delovni premer (mm)
- 40 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 33.5 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 33.5 mm
Reference:
- Spletna referenca
- BP4051
