VdL

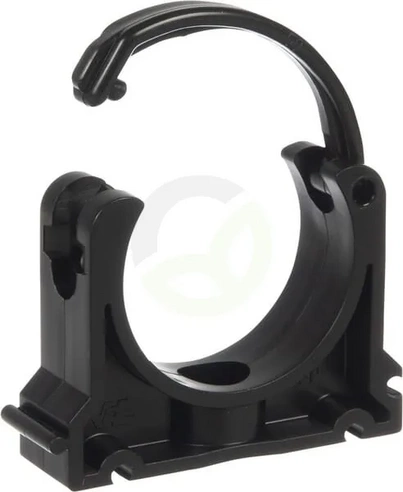

Cevna objemka 50/62 - VdL BP5062
Šifra SKU: 16225 MPN: BP5062
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 40 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6.5 mm
- D1 - Premer cevi (mm)
- 50 mm
- d2 - maks. premer glave vijaka (mm)
- 14 mm
Opis izdelka
Cevna objemka za cevi in elemente škropilnih garnitur, namenjena pritrdilnim in spojnim mestom na kmetijskih strojih. Primerna je za cev premera 50 mm, delovni premer pa je 50–62 mm. Objemka ima debelino 22 mm, montažni odprtini širine 6,5 mm ter razdaljo od dna do sredine cevi 40 mm. Zaradi svoje izvedbe je uporabna tam, kjer je pomembna natančna pritrditev cevi v cevni sistemu.
Prikaži vse →

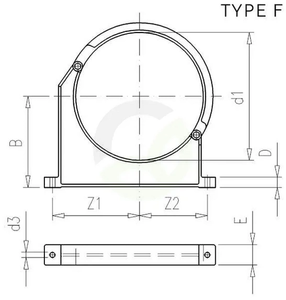

Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 40 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 6.5 mm
- D1 - Premer cevi (mm)
- 50 mm
- d2 - maks. premer glave vijaka (mm)
- 14 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 6.5 mm
- E - Debelina (mm)
- 22 mm
- Maks. delovni premer (mm)
- 62 mm
- Min. delovni premer (mm)
- 50 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 37 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 37 mm
Reference:
- Spletna referenca
- BP5062
