VdL

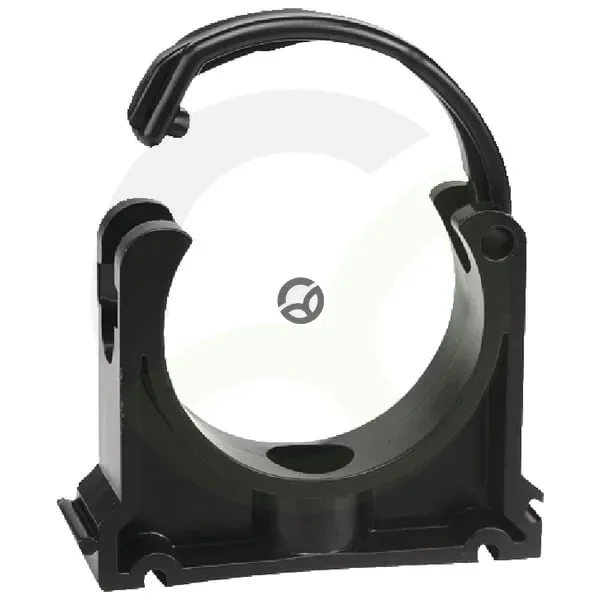

Cevna objemka 63/78 - VdL BP6378
Šifra SKU: 16228 MPN: BP6378
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 51.5 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 63 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
Opis izdelka
Cevna objemka VdL je namenjena za cevi premera 63 mm in omogoča delovni razpon od 63 do 78 mm. Primerna je za uporabo v škropilnih sistemih in delih garniture, kjer je potrebna natančna pritrditev oziroma povezava cevi. Ima montažne odprtine širine 8,5 mm, največji premer glave vijaka 17 mm, debelino 25 mm ter razdalji Z1 in Z2 po 44,5 mm.
Prikaži vse →
Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 51.5 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 63 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 8.5 mm
- E - Debelina (mm)
- 25 mm
- Maks. delovni premer (mm)
- 78 mm
- Min. delovni premer (mm)
- 63 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 44.5 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 44.5 mm
Reference:
- Spletna referenca
- BP6378
