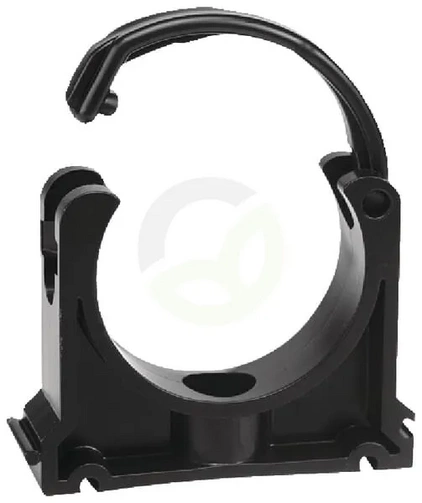

Cevna objemka 75/92 - VdL BP7592
Šifra SKU: 16172 MPN: BP7592
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 57.5 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 75 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
Opis izdelka
Cevna objemka 75/92 je namenjena pritrjevanju oziroma spajanju cevi v delih kmetijskih škropilnih garnitur. Primerna je za cev premera 75 mm, delovni premer pa znaša od 75 do 92 mm. Objemka ima montažne odprtine širine 8,5 mm in dolžine 10 mm ter debelino 25 mm, zato omogoča natančno in stabilno vgradnjo v ustrezne cevne sestave.
Prikaži vse →

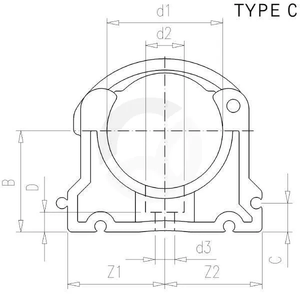

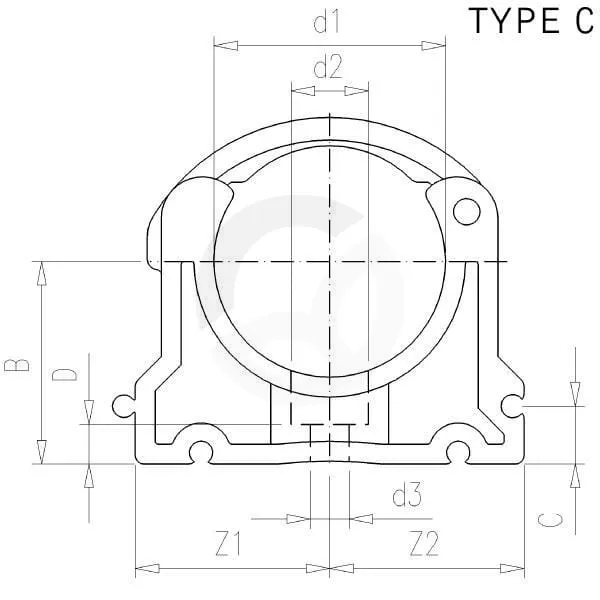

Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 57.5 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 75 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 8.5 mm
- E - Debelina (mm)
- 25 mm
- Maks. delovni premer (mm)
- 92 mm
- Min. delovni premer (mm)
- 75 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 52 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 52 mm
