VdL

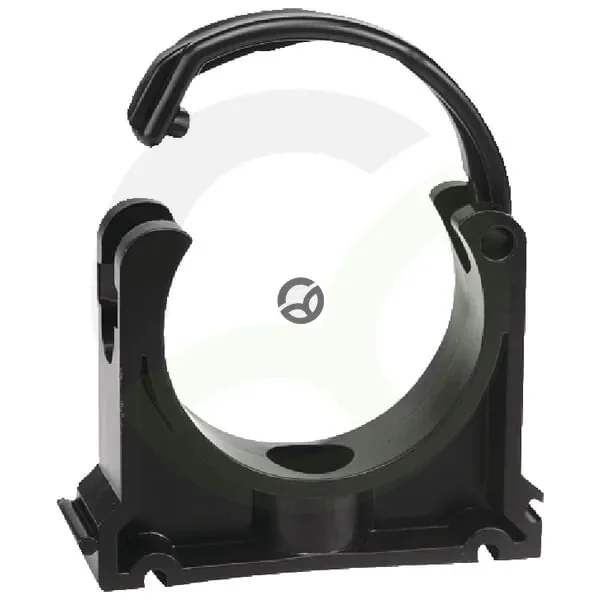

Cevna objemka 90/110 - VdL BP90110
Šifra SKU: 16277 MPN: BP90110
Specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 65 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 90 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
Opis izdelka
Cevna objemka VdL je namenjena pritrditvi in povezovanju cevi premera 90 do 110 mm v sestavih škropilnih garnitur in drugih cevnih spojih. Ima delovni premer 90/110 mm, premer cevi 90 mm ter debelino 28 mm, kar omogoča stabilno namestitev. Montažni odprtini sta široki 8,5 mm, največji premer glave vijaka pa je 17 mm, zato je objemka primerna za mehansko pritrditev cevi.
Prikaži vse →
Tehnične specifikacije
- B - Razdalja od dna do sredine cevi (mm)
- 65 mm
- C - Razdalja od dna do priključnega dela (mm)
- 10 mm
- D - Dolžina montažnih odprtin (mm)
- 10 mm
- D1 - Premer cevi (mm)
- 90 mm
- d2 - maks. premer glave vijaka (mm)
- 17 mm
- d3 - Premer montažne odprtine (širina) (mm)
- 8.5 mm
- E - Debelina (mm)
- 28 mm
- Maks. delovni premer (mm)
- 110 mm
- Min. delovni premer (mm)
- 90 mm
- Tip ohišja
- C
- Z1 - Razdalja od sredine do levega konca (mm)
- 64.5 mm
- Z2 - Razdalja od sredine do desnega konca (mm)
- 64.5 mm
Reference:
- Spletna referenca
- BP90110
