Cilinder D/AD16-25-175 serije C - Kramp D1625175C
Šifra SKU: 17617 MPN: D1625175C
Specifikacije
- A - Hod (mm)
- 175 mm
- B - min. Dolžina (mm)
- 305 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 25 mm
- E - Zunanji premer (mm)
- 35 mm
Opis izdelka
Dvosmerni hidravlični cilinder serije D-C je univerzalni valj brez priključkov na strani cilindra in palice. Ima bat premera 25 mm, batnico 16 mm, hod 175 mm in najmanjšo dolžino 305 mm. Ohišje je iz jekla ST52, batnica iz jekla 20MnV6 pa je kromirana za boljšo odpornost proti obrabi. Cilinder je namenjen delu pri nazivnem tlaku 200 bar in največ 250 bar, pri največji hitrosti bata 0,1 m/s.
Prikaži vse →

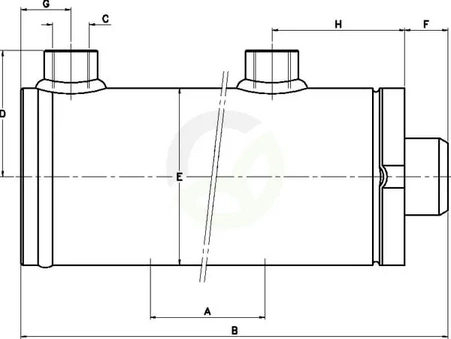

Tehnične specifikacije
- A - Hod (mm)
- 175 mm
- B - min. Dolžina (mm)
- 305 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 25 mm
- E - Zunanji premer (mm)
- 35 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 40 mm
- G - Razdalja med središčem olja in koncem valja - na strani valja (mm)
- 17.5 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 44 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 480 mm
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Navoj za montažo - povezava drog (cola)
- 1/4 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 25 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer bata (mm)
- 25 mm
- Premer Droga (mm)
- 16 mm
- Serija
- D-C
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
Reference:
- Spletna referenca
- D1625175C
