Cilinder D/AD25-40-100 Serija C - Kramp D2540100C
Šifra SKU: 17461 MPN: D2540100C
Specifikacije
- A - Hod (mm)
- 100 mm
- B - min. Dolžina (mm)
- 246 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 40 mm
- E - Zunanji premer (mm)
- 50 mm
Opis izdelka
Hidravlični dvosmerni cilinder Kramp serije C je namenjen univerzalni uporabi v hidravličnih sistemih. Ima premer bata 40 mm, premer droga 25 mm in hod 100 mm, pri najmanjši dolžini 246 mm in največji 346 mm. Telo je iz jekla ST52, batnica pa iz kromiranega jekla 20MnV6, kar podpira zanesljivo delovanje pri delovnem tlaku do 250 bar. Izvedba je brez priključkov.
Prikaži vse →

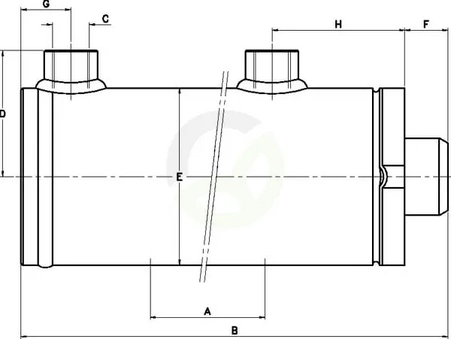

Tehnične specifikacije
- A - Hod (mm)
- 100 mm
- B - min. Dolžina (mm)
- 246 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 40 mm
- E - Zunanji premer (mm)
- 50 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 45 mm
- G - Razdalja med središčem olja in koncem valja - na strani valja (mm)
- 16.5 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 47 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 346 mm
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Navoj za montažo - povezava drog (cola)
- 3/8 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 40 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer bata (mm)
- 40 mm
- Premer Droga (mm)
- 25 mm
- Serija
- D-C
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
