Cilinder D/AD25-40-150 serije C - Kramp D2540150C
Šifra SKU: 17687 MPN: D2540150C
Specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Dolžina (mm)
- 296 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 40 mm
- E - Zunanji premer (mm)
- 50 mm
Opis izdelka
Dvosmerni hidravlični cilinder serije D-C je univerzalen valj brez priključkov na strani cilindra in palice. Ima premer bata 40 mm, premer droga 25 mm, hod 150 mm in najmanjšo dolžino 296 mm. Ohišje je iz jekla ST52, palica iz jekla 20MnV6 pa je kromirana, kar podpira uporabo pri delovnem tlaku do 250 bar. Nazivni tlak znaša 200 bar, največja hitrost bata pa 0,1 m/s.
Prikaži vse →

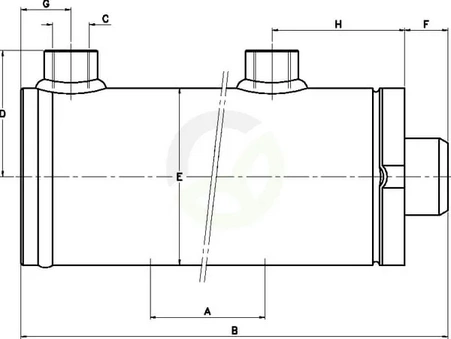

Tehnične specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Dolžina (mm)
- 296 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 40 mm
- E - Zunanji premer (mm)
- 50 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 45 mm
- G - Razdalja med središčem olja in koncem valja - na strani valja (mm)
- 16.5 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 47 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 446 mm
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Navoj za montažo - povezava drog (cola)
- 3/8 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 40 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer bata (mm)
- 40 mm
- Premer Droga (mm)
- 25 mm
- Serija
- D-C
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
Reference:
- Spletna referenca
- D2540150C
