Cilinder D/AD25-40-600 serije C - Kramp D2540600C

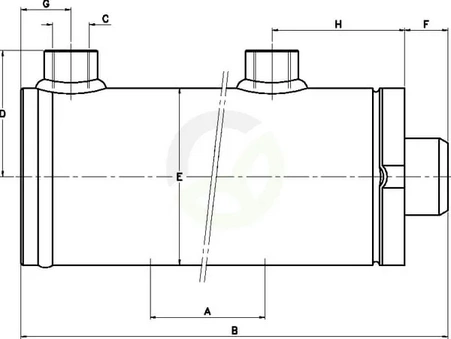

A - Hod (mm)

600 mm

B - min. Dolžina (mm)

746 mm

C - Premer montažnega navoja - priključek cilindra (cola)

3/8 Inch

D - Razdalja med središčem cilindra in koncem priključka za olje (mm)

40 mm

E - Zunanji premer (mm)

50 mm

F - Razdalja med koncem valja in koncem palice (mm)

45 mm

G - Razdalja med središčem olja in koncem valja - na strani valja (mm)

16.5 mm

H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)

47 mm

Kategorija uporabe

Univerzalno

Maks. delovni pritisk (bar)

250 BAR

Maks. dolžina (mm)

1346 mm

Maks. hitrost bata (m/s)

0.1 m/s

Material cilindra

Jeklo ST52

Material matice glave

Lito železo

Material palice

Jeklo 20MnV6

Material priključka za olje

Jeklo

Navoj za montažo - povezava drog (cola)

3/8 Inch

Nazivni tlak (bar)

200 BAR

Notranji premer (mm)

40 mm

Obdelava površine palice

Kromirano

Površinska trdota palice (µm)

0.2 µm

Premer bata (mm)

40 mm

Premer Droga (mm)

25 mm

Serija

D-C

Tip

Dvojno

Tip pritrditve - na strani cilindra

Brez priključka

Tip pritrditve - na strani palice

Brez priključka

Toleranca materiala cilindra oznaka razreda

H10

Vrsta navoja za montažo - povezava drog

G

Reference:

Spletna referenca

D2540600C
