Cilinder D/AD30-50-300 serije C - Kramp D3050300C
Šifra SKU: 17749 MPN: D3050300C
Specifikacije
- A - Hod (mm)
- 300 mm
- B - min. Dolžina (mm)
- 456 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 50 mm
- E - Zunanji premer (mm)
- 60 mm
Opis izdelka
Dvosmerni hidravlični cilinder serije D-C je namenjen univerzalni uporabi v hidravličnih sistemih. Ima premer bata 50 mm, premer palice 30 mm in hod 300 mm, zato omogoča preprosto linearno gibanje. Cilinder je izdelan iz jekla ST52, palica iz jekla 20MnV6 pa je kromirana za boljšo odpornost pri uporabi. Nazivni tlak znaša 200 bar, največji delovni tlak pa 250 bar. Izvedba je brez priključkov, minimalna dolžina je 456 mm.
Prikaži vse →

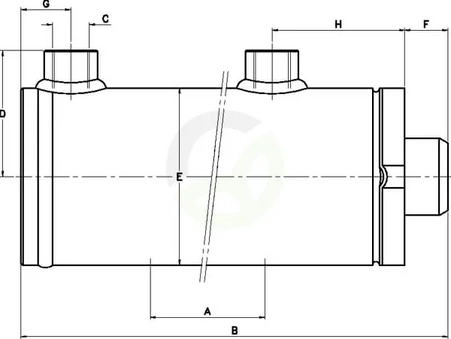

Tehnične specifikacije
- A - Hod (mm)
- 300 mm
- B - min. Dolžina (mm)
- 456 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 50 mm
- E - Zunanji premer (mm)
- 60 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 47 mm
- G - Razdalja med središčem olja in koncem valja - na strani valja (mm)
- 18.5 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 53 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 756 mm
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Navoj za montažo - povezava drog (cola)
- 3/8 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 50 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer bata (mm)
- 50 mm
- Premer Droga (mm)
- 30 mm
- Serija
- D-C
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
Reference:
- Spletna referenca
- D3050300C
