Cilinder D/AD35-60-125 serije C - Kramp D3560125C
Šifra SKU: 17496 MPN: D3560125C
Specifikacije
- A - Hod (mm)
- 125 mm
- B - min. Dolžina (mm)
- 285 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 60 mm
- E - Zunanji premer (mm)
- 70 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije C je namenjen univerzalni uporabi in je izveden brez priključkov na strani cilindra in palice. Ima izvrtino 60 mm, batno palico 35 mm in hod 125 mm, pri minimalni dolžini 285 mm. Jekleno ohišje ST52 in kromirana palica iz jekla 20MnV6 podpirata zanesljivo delovanje v hidravličnih sistemih, nazivni tlak je 200 bar, največji delovni tlak pa 250 bar.
Prikaži vse →
Tehnične specifikacije

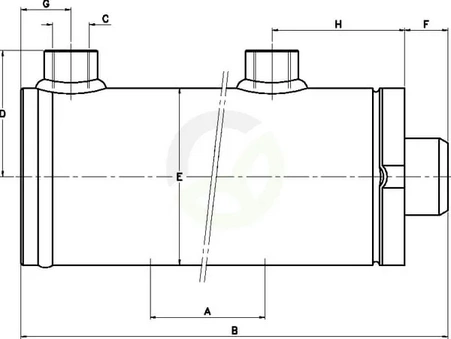

- A - Hod (mm)
- 125 mm
- B - min. Dolžina (mm)
- 285 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 60 mm
- E - Zunanji premer (mm)
- 70 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 39 mm
- G - Razdalja med središčem olja in koncem valja - na strani valja (mm)
- 23.5 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 58 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 410 mm
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Navoj za montažo - povezava drog (cola)
- 3/8 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 60 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer bata (mm)
- 60 mm
- Premer Droga (mm)
- 35 mm
- Serija
- D-C
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
