Cilinder D/AD35-70-150 serije C - Kramp D3570150C
Šifra SKU: 17443 MPN: D3570150C
Specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Dolžina (mm)
- 326 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 70 mm
- E - Zunanji premer (mm)
- 80 mm
Opis izdelka

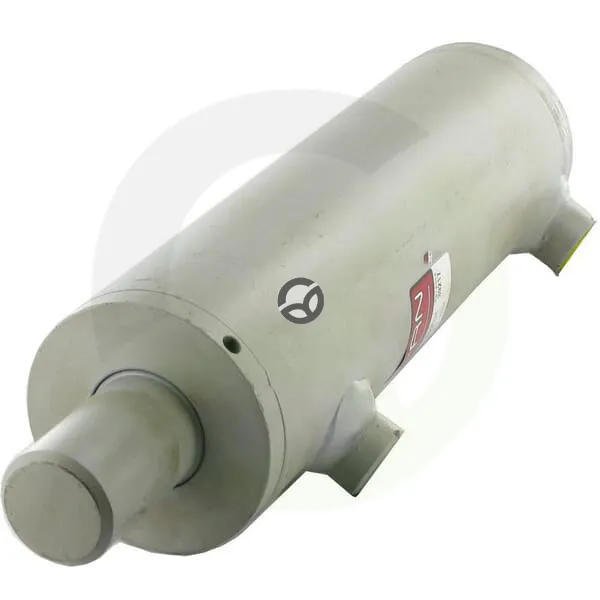

Dvosmerni hidravlični cilinder oziroma hidravlični valj Kramp serije D-C je namenjen univerzalni uporabi in je dobavljen brez priključkov na strani cilindra in palice. Ima premer bata 70 mm, premer droga 35 mm in hod 150 mm, minimalna dolžina je 326 mm. Ohišje je iz jekla ST52, palica pa iz jekla 20MnV6 s kromirano površino. Nazivni tlak znaša 200 bar, maksimalni delovni tlak pa 250 bar.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Dolžina (mm)
- 326 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 70 mm
- E - Zunanji premer (mm)
- 80 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 53 mm
- G - Razdalja med središčem olja in koncem valja - na strani valja (mm)
- 23.5 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 60 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 476 mm
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Navoj za montažo - povezava drog (cola)
- 3/8 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 70 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer bata (mm)
- 70 mm
- Premer Droga (mm)
- 35 mm
- Serija
- D-C
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
