Cilinder D/AD45-80-350 serije C - Kramp D4580350C
Šifra SKU: 17636 MPN: D4580350C
Specifikacije

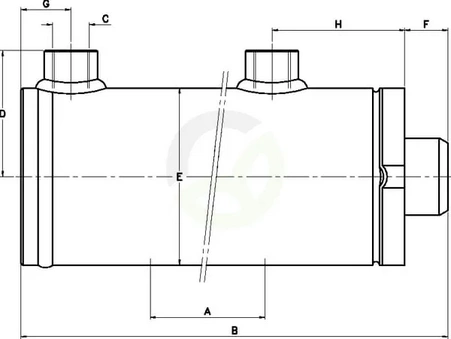

- A - Hod (mm)
- 350 mm
- B - min. Dolžina (mm)
- 541 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/2 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 80 mm
- E - Zunanji premer (mm)
- 90 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije D-C je namenjen univerzalni uporabi v hidravličnih sistemih in strojih. Ima premer bata 80 mm, premer droga 45 mm in hod 350 mm, zato je primeren za linearno premikanje pri nazivnem tlaku 200 bar in največjem delovnem tlaku 250 bar. Telo je izdelano iz jekla ST52, palica pa iz jekla 20MnV6 s kromirano površino. Cilinder je brez priključkov, minimalna dolžina je 541 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 350 mm
- B - min. Dolžina (mm)
- 541 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/2 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 80 mm
- E - Zunanji premer (mm)
- 90 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 50 mm
- G - Razdalja med središčem olja in koncem valja - na strani valja (mm)
- 24.5 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 68 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 891 mm
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Navoj za montažo - povezava drog (cola)
- 1/2 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 80 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer bata (mm)
- 80 mm
- Premer Droga (mm)
- 45 mm
- Serija
- D-C
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
