Cilinder D/AD45-80-600 serije C - Kramp D4580600C
Šifra SKU: 17468 MPN: D4580600C
Specifikacije
- A - Hod (mm)
- 600 mm
- B - min. Dolžina (mm)
- 791 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/2 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 80 mm
- E - Zunanji premer (mm)
- 90 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije D-C je namenjen univerzalni uporabi v hidravličnih sistemih. Ima premer bata 80 mm, palico 45 mm in hod 600 mm, pri minimalni dolžini 791 mm in največji dolžini 1391 mm. Cilinder je izdelan iz jekla ST52, palica pa iz jekla 20MnV6 s kromirano površino. Nazivni tlak znaša 200 bar, največji delovni tlak pa 250 bar. Izdelek je brez priključkov na strani cilindra in palice.
Prikaži vse →

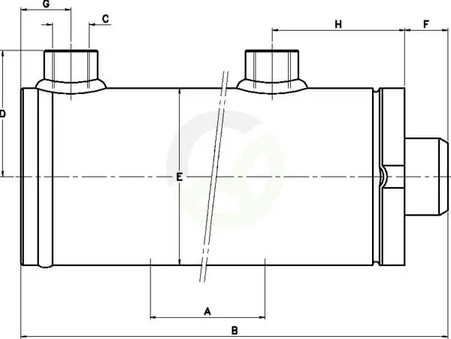

Tehnične specifikacije
- A - Hod (mm)
- 600 mm
- B - min. Dolžina (mm)
- 791 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/2 Inch
- D - Razdalja med središčem cilindra in koncem priključka za olje (mm)
- 80 mm
- E - Zunanji premer (mm)
- 90 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 50 mm
- G - Razdalja med središčem olja in koncem valja - na strani valja (mm)
- 24.5 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 68 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. dolžina (mm)
- 1391 mm
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Navoj za montažo - povezava drog (cola)
- 1/2 Inch
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 80 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer bata (mm)
- 80 mm
- Premer Droga (mm)
- 45 mm
- Serija
- D-C
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
Reference:
- Spletna referenca
- D4580600C
