Cilinder D20-32-150 serije CB - Kramp D2032150CB
Šifra SKU: 17526 MPN: D2032150CB
Specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Razdalja montažnih lukenj (mm)
- 305 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
Opis izdelka

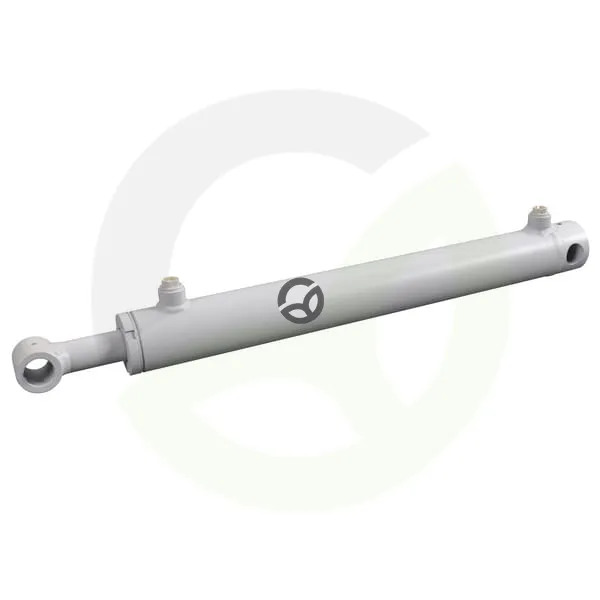

Dvosmerni hidravlični cilinder serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima premer bata 32 mm, premer droga 20 mm in hod 150 mm, deluje pri delovnem tlaku do 250 bar oziroma nazivno 200 bar. Na strani cilindra je izvrtina, na strani palice pa pesto, oba priključka imata premer montažne odprtine 16,2 mm. Zunanji premer cilindra je 40 mm, najmanjša vgradna dolžina pa 305 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Razdalja montažnih lukenj (mm)
- 305 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 16.2 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 16.2 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 37 mm
- H - Zunanji premer montažnega tulca (mm)
- 30 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 35 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 305 mm
- Montažni premer - priključek na strani cilindra (mm)
- 16.2 mm
- Montažni premer - priključek na strani palice (mm)
- 16.2 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 32 mm
- Premer Droga (mm)
- 20 mm
- Širina (mm)
- 37 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
