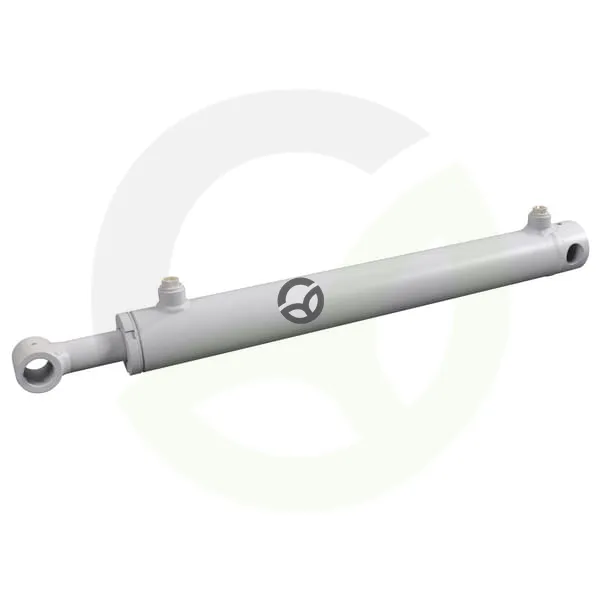

Cilinder D20-32-200 serije CB - Kramp D2032200CB
Šifra SKU: 17744 MPN: D2032200CB
Specifikacije
- A - Hod (mm)
- 200 mm
- B - min. Razdalja montažnih lukenj (mm)
- 355 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima notranji premer 32 mm, batnico premera 20 mm in hod 200 mm. Nazivni tlak je 200 bar, največji delovni tlak pa 250 bar, maks. hitrost bata pa 0,1 m/s. Montažne odprtine so 16,2 mm, pritrditev pa je izvedena z izvrtino na strani cilindra in s pestom na strani palice.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 200 mm
- B - min. Razdalja montažnih lukenj (mm)
- 355 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 16.2 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 16.2 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 37 mm
- H - Zunanji premer montažnega tulca (mm)
- 30 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 35 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 355 mm
- Montažni premer - priključek na strani cilindra (mm)
- 16.2 mm
- Montažni premer - priključek na strani palice (mm)
- 16.2 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 32 mm
- Premer Droga (mm)
- 20 mm
- Širina (mm)
- 37 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
