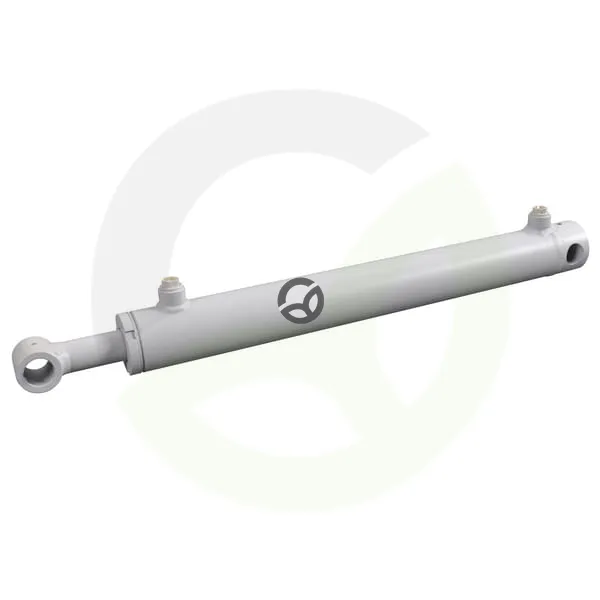

Cilinder D20-32-400 serije CB - Kramp D2032400CB
Šifra SKU: 17536 MPN: D2032400CB
Specifikacije
- A - Hod (mm)
- 400 mm
- B - min. Razdalja montažnih lukenj (mm)
- 555 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
Opis izdelka
Hidravlični dvosmerni cilinder Kramp serije CB je univerzalen hidravlični valj za različne stroje in mehanizme. Ima premer bata 32 mm, batnico 20 mm in hod 400 mm, pri minimalni vgradni dolžini 555 mm. Deluje pri nazivnem tlaku 200 bar in največ 250 bar, največja hitrost bata je 0,1 m/s. Na strani cilindra je izveden z izvrtino, na strani palice pa s pestom, priključna premera pa znašata 16,2 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 400 mm
- B - min. Razdalja montažnih lukenj (mm)
- 555 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 16.2 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 16.2 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 37 mm
- H - Zunanji premer montažnega tulca (mm)
- 30 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 35 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 555 mm
- Montažni premer - priključek na strani cilindra (mm)
- 16.2 mm
- Montažni premer - priključek na strani palice (mm)
- 16.2 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 32 mm
- Premer Droga (mm)
- 20 mm
- Širina (mm)
- 37 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
