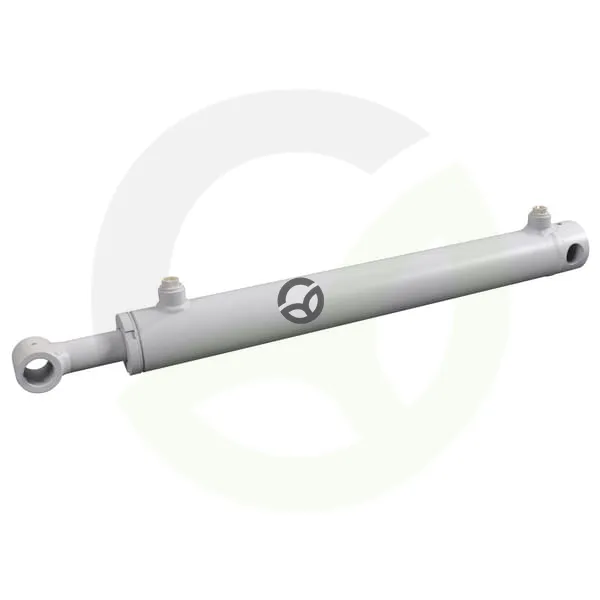

Cilinder D20-32-500 serije CB - Kramp D2032500CB
Šifra SKU: 17684 MPN: D2032500CB
Specifikacije
- A - Hod (mm)
- 500 mm
- B - min. Razdalja montažnih lukenj (mm)
- 655 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
Opis izdelka
Dvosmerni hidravlični cilinder serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima notranji premer 32 mm, premer droga 20 mm in hod 500 mm, zato je primeren za različne stroje in mehanizme. Deluje pri nazivnem tlaku 200 bar in največ 250 bar, največja hitrost bata pa je 0,1 m/s. Montažna dolžina je 655 mm, pritrditev je na strani cilindra z izvrtino, na strani palice pa s pestom.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 500 mm
- B - min. Razdalja montažnih lukenj (mm)
- 655 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 16.2 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 16.2 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 37 mm
- H - Zunanji premer montažnega tulca (mm)
- 30 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 35 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 655 mm
- Montažni premer - priključek na strani cilindra (mm)
- 16.2 mm
- Montažni premer - priključek na strani palice (mm)
- 16.2 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 32 mm
- Premer Droga (mm)
- 20 mm
- Širina (mm)
- 37 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
