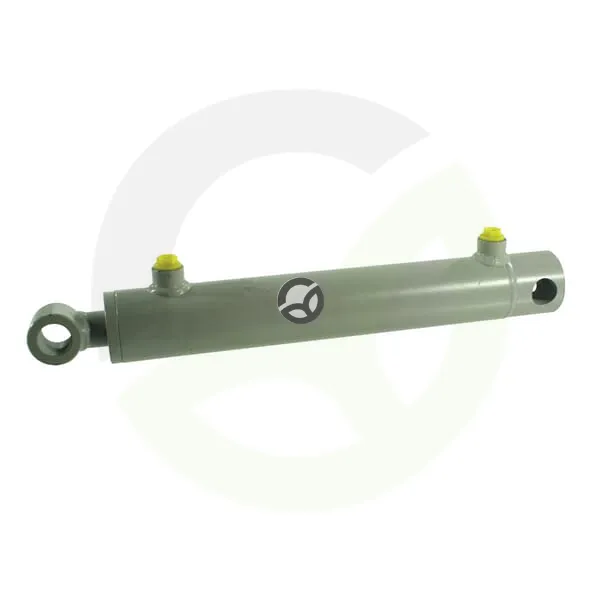

Cilinder D25-40-250 serije ST - Kramp D2540250ST
Šifra SKU: 17722 MPN: D2540250ST
Specifikacije
- A - Hod (mm)
- 250 mm
- B - min. Razdalja montažnih lukenj (mm)
- 396 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 50 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije D-ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima notranji premer 40 mm, batnico 25 mm in hod 250 mm. Ohišje je iz jekla ST52, batnica iz jekla 20MnV6 je kromirana. Nazivni tlak znaša 200 bar, maksimalni delovni tlak pa 250 bar. Na obeh straneh ima montažni priključek s premerom 20,4 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 250 mm
- B - min. Razdalja montažnih lukenj (mm)
- 396 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 50 mm
- F - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 15 mm
- G - Premer palice (mm)
- 25 mm
- H - Premer montažne odprtine - priključek cilindra (mm)
- 20.4 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 35 mm
- M - Zunanji premer montažnega ohišja (mm)
- 36 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Min. dolžina (mm)
- 396 mm
- Montažni premer - priključek na strani cilindra (mm)
- 20.4 mm
- Montažni premer - priključek na strani palice (mm)
- 20.4 mm
- N - Premer montažne odprtine - priključek palice (mm)
- 20.4 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 40 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Serija
- D-ST
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
