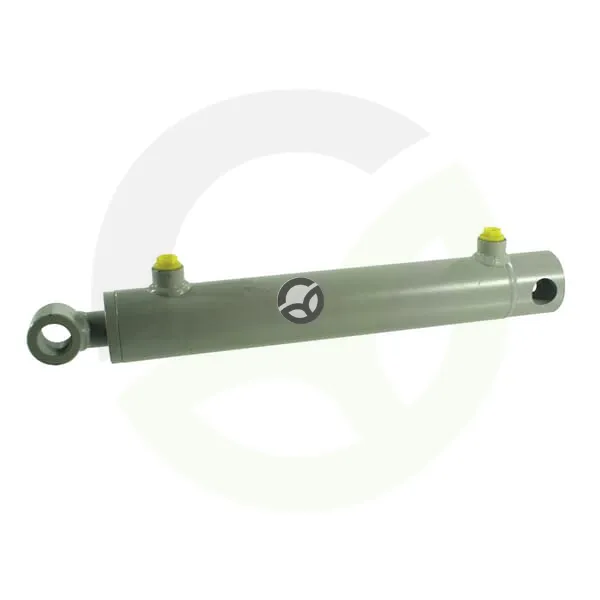

Cilinder D25-40-400 serije ST - Kramp D2540400ST
Šifra SKU: 17474 MPN: D2540400ST
Specifikacije
- A - Hod (mm)
- 400 mm
- B - min. Razdalja montažnih lukenj (mm)
- 546 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 50 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije D-ST je namenjen univerzalni uporabi v hidravličnih sistemih strojev in naprav. Ima 40 mm notranji premer, 25 mm batnico in 400 mm hod, zato je primeren za natančno linearno pomikanje. Telo je iz jekla ST52, batnica iz jekla 20MnV6 pa je kromirana. Cilinder deluje pri nazivnem tlaku 200 bar, največ pa do 250 bar, in je izveden s pritrdilno izvrtino na obeh straneh.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 400 mm
- B - min. Razdalja montažnih lukenj (mm)
- 546 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 50 mm
- F - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 15 mm
- G - Premer palice (mm)
- 25 mm
- H - Premer montažne odprtine - priključek cilindra (mm)
- 20.4 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 35 mm
- M - Zunanji premer montažnega ohišja (mm)
- 36 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Min. dolžina (mm)
- 546 mm
- Montažni premer - priključek na strani cilindra (mm)
- 20.4 mm
- Montažni premer - priključek na strani palice (mm)
- 20.4 mm
- N - Premer montažne odprtine - priključek palice (mm)
- 20.4 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 40 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Serija
- D-ST
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
