Kramp

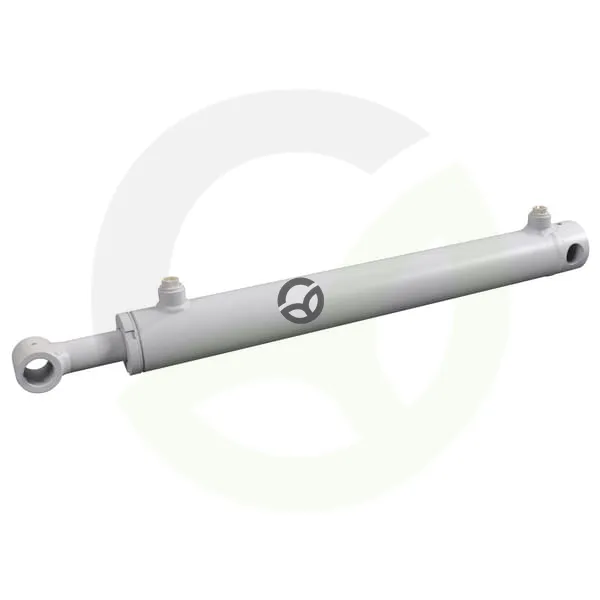

Cilinder D30-50-150 serije CB - Kramp D3050150CB
Šifra SKU: 17672 MPN: D3050150CB
Specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Razdalja montažnih lukenj (mm)
- 350 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
Opis izdelka
Hidravlični dvosmerni cilinder Kramp serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima notranji premer 50 mm, batnico premera 30 mm in hod 150 mm, zato omogoča zanesljivo linearno gibanje. Delovni tlak je 200 bar, največji tlak pa 250 bar. Minimalna dolžina je 350 mm, montaža pa je izvedena z izvrtino na strani cilindra in pestom na strani palice.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Razdalja montažnih lukenj (mm)
- 350 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 25.25 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.25 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 59 mm
- H - Zunanji premer montažnega tulca (mm)
- 40 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 45 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 350 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.3 mm
- Montažni premer - priključek na strani palice (mm)
- 25.3 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 50 mm
- Premer Droga (mm)
- 30 mm
- Širina (mm)
- 59 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
Reference:
- Spletna referenca
- D3050150CB
