Cilinder D30-50-250 serije ST - Kramp D3050250ST
Šifra SKU: 17559 MPN: D3050250ST
Specifikacije
- A - Hod (mm)
- 250 mm
- B - min. Razdalja montažnih lukenj (mm)
- 423 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
Opis izdelka

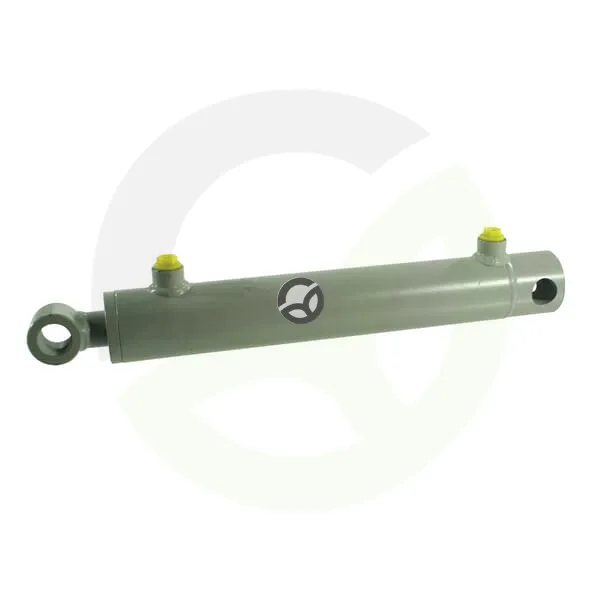

Hidravlični dvosmerni cilinder Kramp D30-50-250 serije ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima notranji premer 50 mm, batno palico premera 30 mm in hod 250 mm. Izdelan je iz jekla ST52, palica pa je iz jekla 20MnV6 in kromirana za boljšo odpornost površine. Nazivni tlak je 200 bar, največji delovni tlak pa 250 bar. Na obeh straneh ima priključke s premerom 25,4 mm, dolžina v zaprtem položaju je 423 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 250 mm
- B - min. Razdalja montažnih lukenj (mm)
- 423 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
- F - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 19.5 mm
- G - Premer palice (mm)
- 30 mm
- H - Premer montažne odprtine - priključek cilindra (mm)
- 25.4 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 45 mm
- M - Zunanji premer montažnega ohišja (mm)
- 42 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Min. dolžina (mm)
- 423 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- N - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 50 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Serija
- D-ST
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
