Kramp

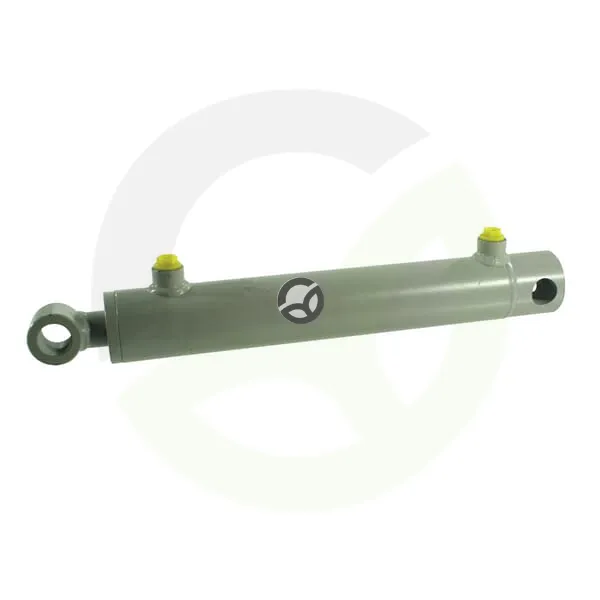

Cilinder D30-50-300 serije ST - Kramp D3050300ST
Šifra SKU: 17718 MPN: D3050300ST
Specifikacije
- A - Hod (mm)
- 300 mm
- B - min. Razdalja montažnih lukenj (mm)
- 473 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije D-ST je namenjen uporabi v hidravličnih sistemih strojev. Ima notranji premer 50 mm, batnico 30 mm in hod 300 mm, zato je primeren za natančno linearno premikanje. Telo je iz jekla ST52, batnica iz jekla 20MnV6 pa je kromirana za boljšo odpornost pri delu. Nazivni tlak znaša 200 bar, maksimalni delovni tlak 250 bar, montažne odprtine pa imajo premer 25,4 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 300 mm
- B - min. Razdalja montažnih lukenj (mm)
- 473 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
- F - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 19.5 mm
- G - Premer palice (mm)
- 30 mm
- H - Premer montažne odprtine - priključek cilindra (mm)
- 25.4 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 45 mm
- M - Zunanji premer montažnega ohišja (mm)
- 42 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Min. dolžina (mm)
- 473 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- N - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 50 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Serija
- D-ST
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
