Cilinder D30-50-500 serije ST - Kramp D3050500ST
Šifra SKU: 17591 MPN: D3050500ST
Specifikacije
- A - Hod (mm)
- 500 mm
- B - min. Razdalja montažnih lukenj (mm)
- 673 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
Opis izdelka

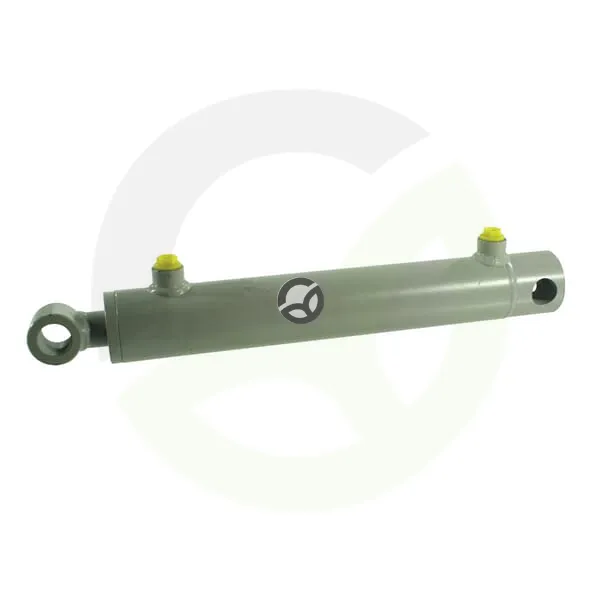

Hidravlični dvosmerni cilinder Kramp serije D-ST je univerzalna izvedba z notranjim premerom 50 mm, batnico 30 mm in hodom 500 mm. Namenjen je uporabi v hidravličnih sistemih z nazivnim tlakom 200 bar in maksimalnim delovnim tlakom 250 bar. Ohišje je iz jekla ST52, batnica iz jekla 20MnV6 pa je kromirana za večjo odpornost proti obrabi. Priključka imata premer 25,4 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 500 mm
- B - min. Razdalja montažnih lukenj (mm)
- 673 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
- F - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 19.5 mm
- G - Premer palice (mm)
- 30 mm
- H - Premer montažne odprtine - priključek cilindra (mm)
- 25.4 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 45 mm
- M - Zunanji premer montažnega ohišja (mm)
- 42 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Min. dolžina (mm)
- 673 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- N - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 50 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Serija
- D-ST
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
