Kramp
Cilinder D30-50-600 serije CB - Kramp D3050600CB
Šifra SKU: 17469 MPN: D3050600CB
Specifikacije
- A - Hod (mm)
- 600 mm
- B - min. Razdalja montažnih lukenj (mm)
- 800 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
Opis izdelka

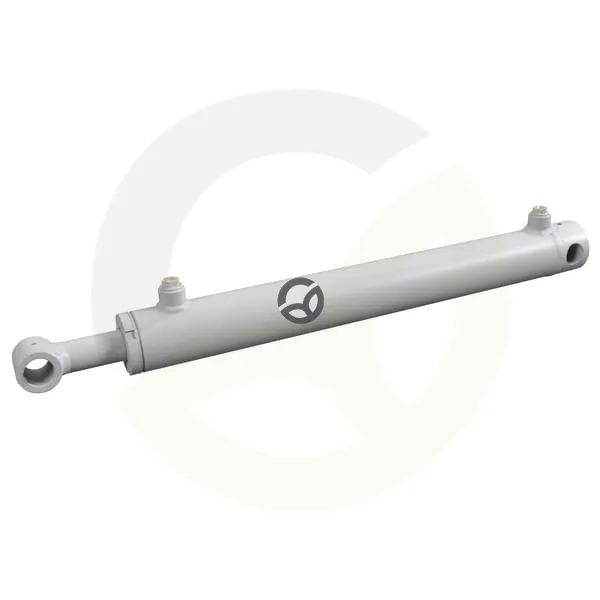

Hidravlični dvosmerni cilinder serije CB je namenjen univerzalni uporabi v različnih hidravličnih sistemih in strojih. Ima premer bata 50 mm, premer droga 30 mm in hod 600 mm, zato omogoča zanesljivo linearno gibanje pri delovnem tlaku do 250 bar, nazivno pa 200 bar. Izvedba s priključki na strani cilindra in palice olajša montažo, zunanji premer cilindra je 60 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 600 mm
- B - min. Razdalja montažnih lukenj (mm)
- 800 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 25.25 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.25 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 59 mm
- H - Zunanji premer montažnega tulca (mm)
- 40 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 45 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 800 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.3 mm
- Montažni premer - priključek na strani palice (mm)
- 25.3 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 50 mm
- Premer Droga (mm)
- 30 mm
- Širina (mm)
- 59 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
