Cilinder D30-50-900 serije ST - Kramp D3050900ST
Šifra SKU: 17667 MPN: D3050900ST
Specifikacije
- A - Hod (mm)
- 900 mm
- B - min. Razdalja montažnih lukenj (mm)
- 1073 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
Opis izdelka

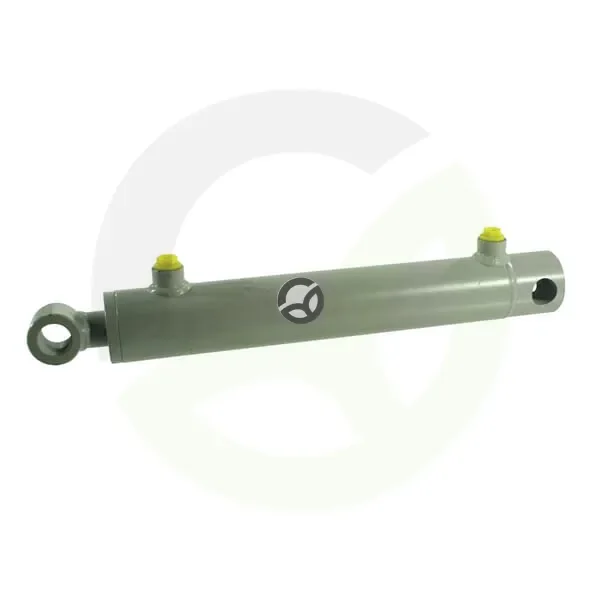

Hidravlični dvosmerni cilinder Kramp D3050900ST serije D-ST je namenjen univerzalni uporabi v hidravličnih sistemih. Ima premer bata 50 mm, premer palice 30 mm in hod 900 mm. Ohišje je iz jekla ST52, palica pa iz jekla 20MnV6 s kromirano površino. Nazivni tlak je 200 bar, največji delovni tlak 250 bar. Pritrditev je izvedena z izvrtino na strani cilindra in pestom na strani palice, priključki pa so za 25,4 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 900 mm
- B - min. Razdalja montažnih lukenj (mm)
- 1073 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
- F - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 19.5 mm
- G - Premer palice (mm)
- 30 mm
- H - Premer montažne odprtine - priključek cilindra (mm)
- 25.4 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 45 mm
- M - Zunanji premer montažnega ohišja (mm)
- 42 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Min. dolžina (mm)
- 1073 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.4 mm
- Montažni premer - priključek na strani palice (mm)
- 25.4 mm
- N - Premer montažne odprtine - priključek palice (mm)
- 25.4 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 50 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Serija
- D-ST
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
