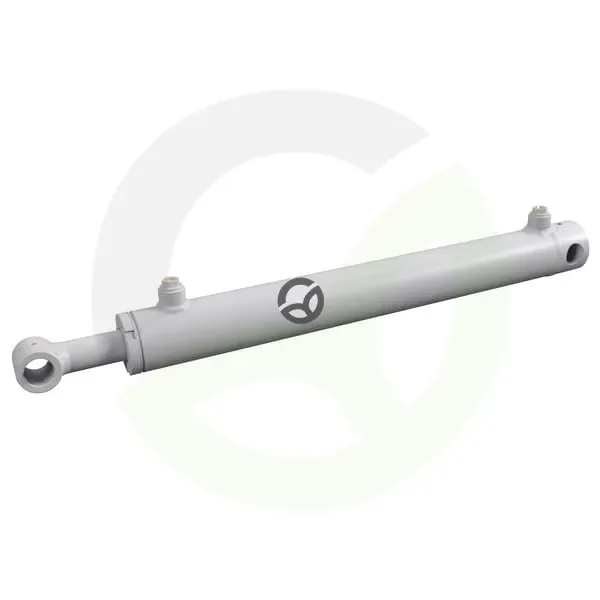

Cilinder D30-60-100 serije CB - Kramp D3060100CB
Šifra SKU: 17709 MPN: D3060100CB
Specifikacije
- A - Hod (mm)
- 100 mm
- B - min. Razdalja montažnih lukenj (mm)
- 300 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 70 mm
Opis izdelka
Dvosmerni hidravlični cilinder serije CB je namenjen za pogon v različnih strojih in napravah. Ima notranji premer 60 mm, premer droga 30 mm in hod 100 mm, zato je primeren za natančno linearno premikanje. Deluje pri nazivnem tlaku 200 bar, največji delovni tlak pa je 250 bar. Pritrditev je izvedena z izvrtino na strani cilindra in s pestom na strani palice, kar olajša vgradnjo v univerzalnih hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 100 mm
- B - min. Razdalja montažnih lukenj (mm)
- 300 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 70 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 25.25 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 25.25 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 49 mm
- H - Zunanji premer montažnega tulca (mm)
- 40 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 45 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 300 mm
- Montažni premer - priključek na strani cilindra (mm)
- 25.3 mm
- Montažni premer - priključek na strani palice (mm)
- 25.3 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 60 mm
- Premer Droga (mm)
- 30 mm
- Širina (mm)
- 49 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
