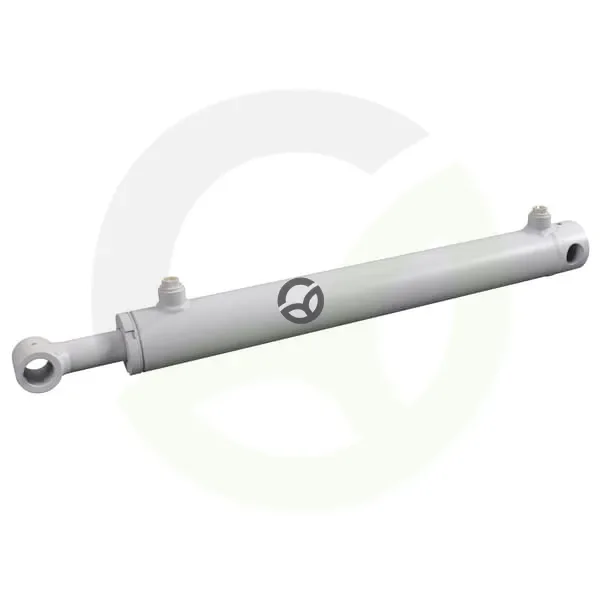

Cilinder D40-70-300 serije CB - Kramp D4070300CB
Šifra SKU: 17755 MPN: D4070300CB
Specifikacije
- A - Hod (mm)
- 300 mm
- B - min. Razdalja montažnih lukenj (mm)
- 510 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 80 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima notranji premer 70 mm, batnico premera 40 mm in hod 300 mm. Nazivni tlak je 200 bar, največji delovni tlak pa 250 bar. Izvedba s priključki na obeh straneh, z izvrtino na strani cilindra in pestom na strani palice, omogoča vgradnjo v različne stroje in naprave.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 300 mm
- B - min. Razdalja montažnih lukenj (mm)
- 510 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 80 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 30.25 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 30.25 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 46 mm
- H - Zunanji premer montažnega tulca (mm)
- 50 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 55 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 510 mm
- Montažni premer - priključek na strani cilindra (mm)
- 30.3 mm
- Montažni premer - priključek na strani palice (mm)
- 30.3 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 70 mm
- Premer Droga (mm)
- 40 mm
- Širina (mm)
- 46 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
Reference:
- Spletna referenca
- D4070300CB
