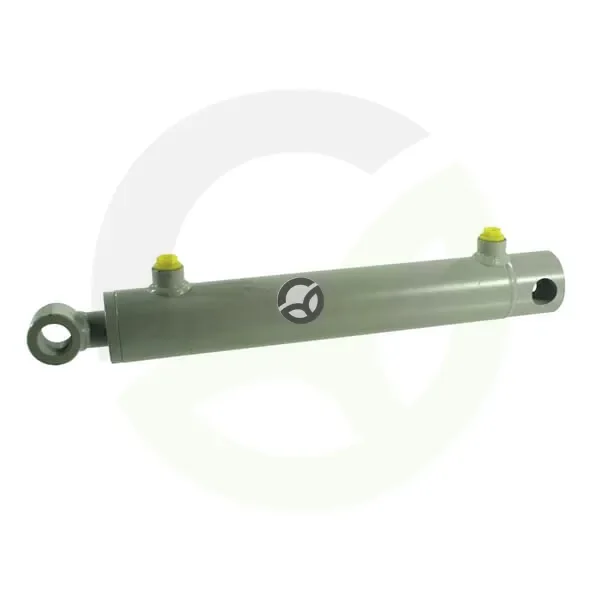

Cilinder D40-80-600 serije ST - Kramp D4080600ST
Šifra SKU: 17703 MPN: D4080600ST
Specifikacije
- A - Hod (mm)
- 600 mm
- B - min. Razdalja montažnih lukenj (mm)
- 805 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 90 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije D-ST je namenjen za hidravlične sisteme in univerzalno uporabo. Ima notranji premer 80 mm, batnico premera 40 mm in hod 600 mm. Ohišje je iz jekla ST52, palica iz jekla 20MnV6 je kromirana, največji delovni tlak pa znaša 250 bar, nazivni tlak 200 bar. Priključki na obeh straneh imajo montažni premer 30,4 mm, zato je primeren za zamenjavo v ustreznih izvedbah dvosmernih cilindrov.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 600 mm
- B - min. Razdalja montažnih lukenj (mm)
- 805 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 90 mm
- F - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 15.5 mm
- G - Premer palice (mm)
- 40 mm
- H - Premer montažne odprtine - priključek cilindra (mm)
- 30.4 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 60 mm
- M - Zunanji premer montažnega ohišja (mm)
- 50 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Jeklo ST52
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Min. dolžina (mm)
- 805 mm
- Montažni premer - priključek na strani cilindra (mm)
- 30.4 mm
- Montažni premer - priključek na strani palice (mm)
- 30.4 mm
- N - Premer montažne odprtine - priključek palice (mm)
- 30.4 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 80 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Serija
- D-ST
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Toleranca materiala cilindra oznaka razreda
- H10
- Vrsta navoja za montažo - povezava drog
- G
Reference:
- Spletna referenca
- D4080600ST
