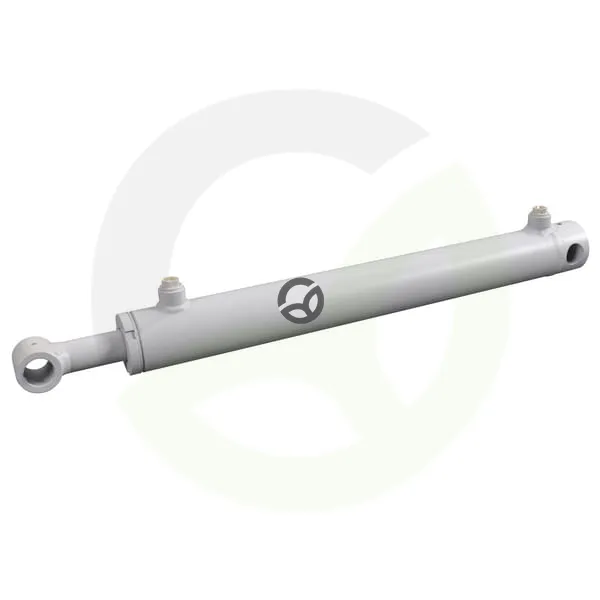

Cilinder D40-80-700 serije CB - Kramp D4080700CB
Šifra SKU: 17584 MPN: D4080700CB
Specifikacije
- A - Hod (mm)
- 700 mm
- B - min. Razdalja montažnih lukenj (mm)
- 910 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 90 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima notranji premer 80 mm, batno palico 40 mm in hod 700 mm, pri minimalni dolžini 910 mm. Nazivni tlak je 200 bar, največji delovni tlak pa 250 bar. Na strani cilindra je pritrditev z izvrtino, na strani palice pa s pestom, zato je primeren kot cilinder s priključki za različne hidravlične naprave.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 700 mm
- B - min. Razdalja montažnih lukenj (mm)
- 910 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 90 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 30.25 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 30.25 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 25 mm
- H - Zunanji premer montažnega tulca (mm)
- 50 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 55 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 910 mm
- Montažni premer - priključek na strani cilindra (mm)
- 30.3 mm
- Montažni premer - priključek na strani palice (mm)
- 30.3 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 80 mm
- Premer Droga (mm)
- 40 mm
- Širina (mm)
- 25 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
