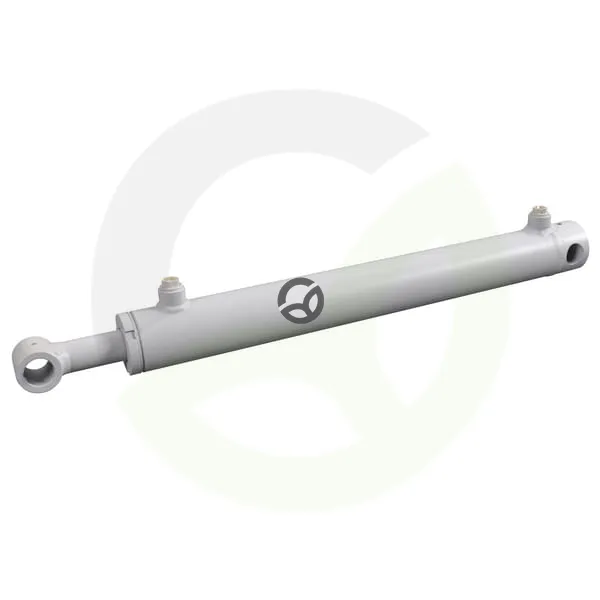

Cilinder D50-100-700 serije CB - Kramp D50100700CB
Šifra SKU: 17764 MPN: D50100700CB
Specifikacije
- A - Hod (mm)
- 700 mm
- B - min. Razdalja montažnih lukenj (mm)
- 925 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/2 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/2 Inch
- E - Zunanji premer (mm)
- 115 mm
Opis izdelka
Dvosmerni hidravlični cilinder Kramp serije CB je univerzalen hidravlični valj z notranjim premerom 100 mm, batnico premera 50 mm in hodom 700 mm. Namenjen je za hidravlične sisteme pri nazivnem tlaku 200 bar in največjem delovnem tlaku 250 bar. Ima priključke za pritrditev na obeh straneh, zato je primeren za različne stroje, kjer je potreben zanesljiv linearni pomik.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 700 mm
- B - min. Razdalja montažnih lukenj (mm)
- 925 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/2 Inch
- C - Premer montažnega navoja - stran palice (cola)
- 1/2 Inch
- E - Zunanji premer (mm)
- 115 mm
- F - Premer montažne odprtine - priključek cilindra (mm)
- 30.25 mm
- F - Premer montažne odprtine - priključek palice (mm)
- 30.25 mm
- G - Razdalja med koncem cilindra in pritrdilnim ohišjem (mm)
- 17 mm
- H - Zunanji premer montažnega tulca (mm)
- 60 mm
- Kategorija uporabe
- Univerzalno
- L - Širina montažne glave (mm)
- 70 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Min. dolžina (mm)
- 925 mm
- Montažni premer - priključek na strani cilindra (mm)
- 30.3 mm
- Montažni premer - priključek na strani palice (mm)
- 30.3 mm
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 100 mm
- Premer Droga (mm)
- 50 mm
- Tip
- Dvojno
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Pesto
- Vrsta navoja za montažo - povezava drog
- BSP
