Cilinder DIY D/A 30-50-1000 - Kramp D30501000
Šifra SKU: 17682 MPN: D30501000
Specifikacije
- A - Hod (mm)
- 1000 mm
- B - min. Dolžina (mm)
- 1124 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 47 mm
Opis izdelka

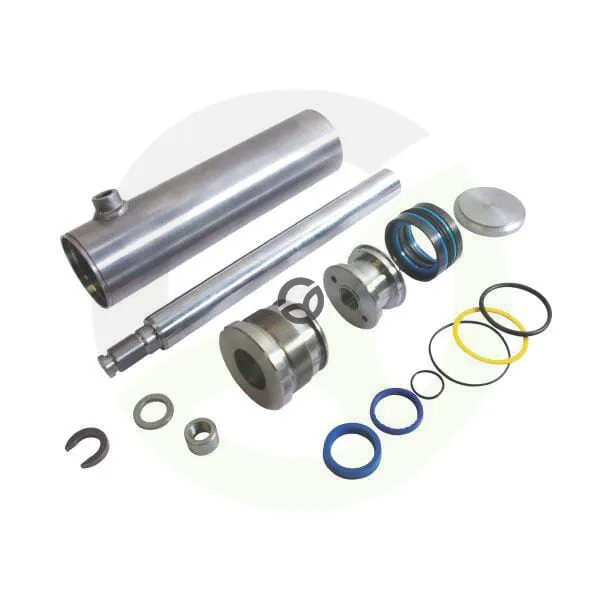

Hidravlični cilinder DIY D/A je dvojno delujoč valj za hidravlične sisteme v izvedbi naredi sam. Ima izvrtino 50 mm, batnico premera 30 mm in hod 1000 mm, zato omogoča dolg delovni pomik. Nazivni tlak je 200 bar, največji delovni tlak pa 250 bar, najmanjša dolžina pa 1124 mm. Cev cilindra je iz inoxa 52.0, batnica iz jekla 20MnV6 je kromirana za večjo odpornost proti obrabi.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 1000 mm
- B - min. Dolžina (mm)
- 1124 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 60 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 47 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 53 mm
- Kategorija uporabe
- Naredi sam (DYI)
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 50 mm
- Notranji premer priključka za olje (mm)
- 19 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 30 mm
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
