Cilinder DIY D/A D16-25-100 - Kramp D1625100
Šifra SKU: 17693 MPN: D1625100
Specifikacije
- A - Hod (mm)
- 100 mm
- B - min. Dolžina (mm)
- 243 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 35 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 53 mm
Opis izdelka

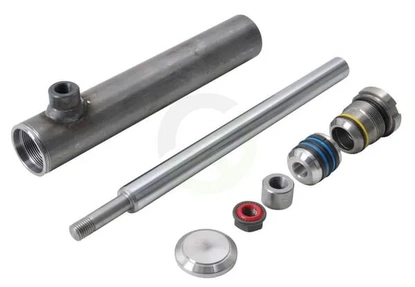

Hidravlični cilinder D/A za DIY projekte ima 16 mm batnico, 25 mm notranji premer in 100 mm hod. Deluje pri nazivnem tlaku 200 bar, največji delovni tlak pa je 250 bar. Cilinder je izdelan iz Inox 52.0, batnica pa iz jekla 20MnV6 s kromirano površino. Na strani cilindra in palice nima priključka, min. dolžina pa je 243 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 100 mm
- B - min. Dolžina (mm)
- 243 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 35 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 53 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 44 mm
- Kategorija uporabe
- Naredi sam (DYI)
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 25 mm
- Notranji premer priključka za olje (mm)
- 18 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 16 mm
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
Reference:
- Spletna referenca
- D1625100
