Cilinder DIY D/A D20-30-150 - Kramp D2030150
Šifra SKU: 17731 MPN: D2030150
Specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Dolžina (mm)
- 293 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 47 mm
Opis izdelka

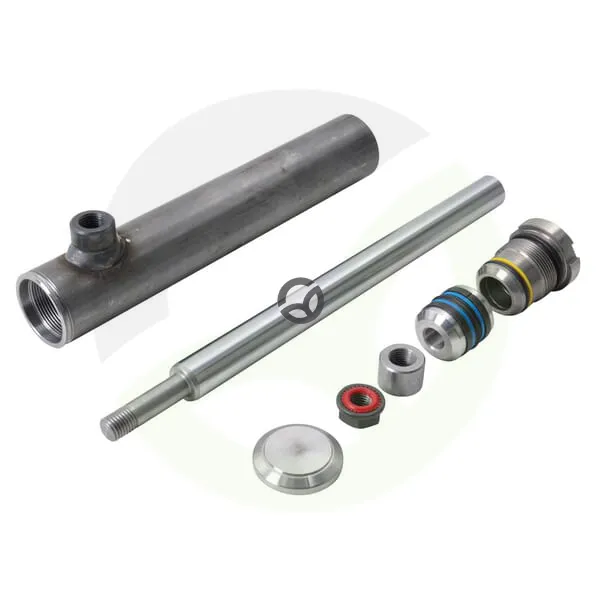

Hidravlični cilinder DIY D/A je dvosmerni valj za hidravlične sisteme in projekte naredi sam. Ima notranji premer 30 mm, hod 150 mm in batnico premera 20 mm, pri nazivnem tlaku 200 bar in največjem delovnem tlaku 250 bar. Ohišje je iz inoxa 52.0, batnica pa iz jekla 20MnV6 s kromirano površino. Minimalna dolžina je 293 mm, največja hitrost bata 0,1 m/s.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 150 mm
- B - min. Dolžina (mm)
- 293 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/4 Inch
- E - Zunanji premer (mm)
- 40 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 47 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 44 mm
- Kategorija uporabe
- Naredi sam (DYI)
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 30 mm
- Notranji premer priključka za olje (mm)
- 20 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 20 mm
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
