Cilinder DIY D/A D35-70-500 - Kramp D3570500
Šifra SKU: 17537 MPN: D3570500
Specifikacije
- A - Hod (mm)
- 500 mm
- B - min. Dolžina (mm)
- 676 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 80 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 53 mm
Opis izdelka

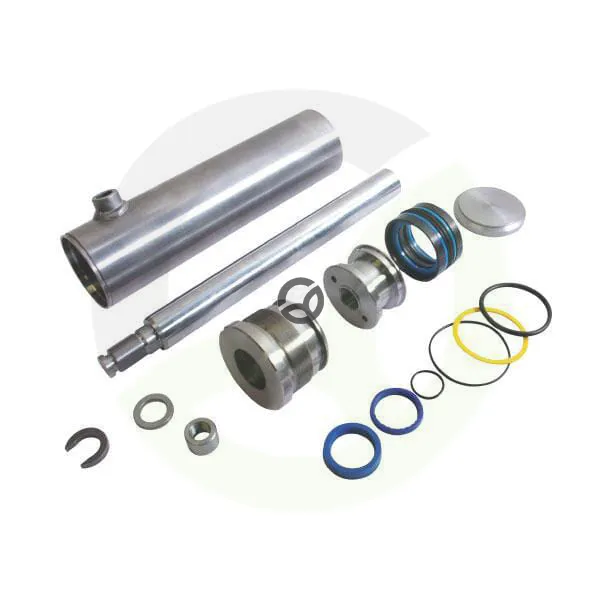

Hidravlični cilinder DIY D/A je namenjen za uporabo v hidravličnih sistemih pri izvedbah naredi sam. Ima notranji premer 70 mm, premer droga 35 mm in hod 500 mm, delovni tlak pa je do 250 bar, nazivni tlak 200 bar. Palica je iz jekla 20MnV6 in kromirana, cilinder je iz Inox 52.0, zato je primeren za zahtevnejšo mehansko uporabo. Min. dolžina je 676 mm, izvedba pa je brez priključka na strani cilindra in palice.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 500 mm
- B - min. Dolžina (mm)
- 676 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/8 Inch
- E - Zunanji premer (mm)
- 80 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 53 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 60 mm
- Kategorija uporabe
- Naredi sam (DYI)
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 70 mm
- Notranji premer priključka za olje (mm)
- 21 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 35 mm
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
