Cilinder DIY D/A D60-100-800 - Kramp D60100800
Šifra SKU: 18260 MPN: D60100800
Specifikacije
- A - Hod (mm)
- 800 mm
- B - min. Dolžina (mm)
- 1011 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/2 Inch
- E - Zunanji premer (mm)
- 115 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 49 mm
Opis izdelka

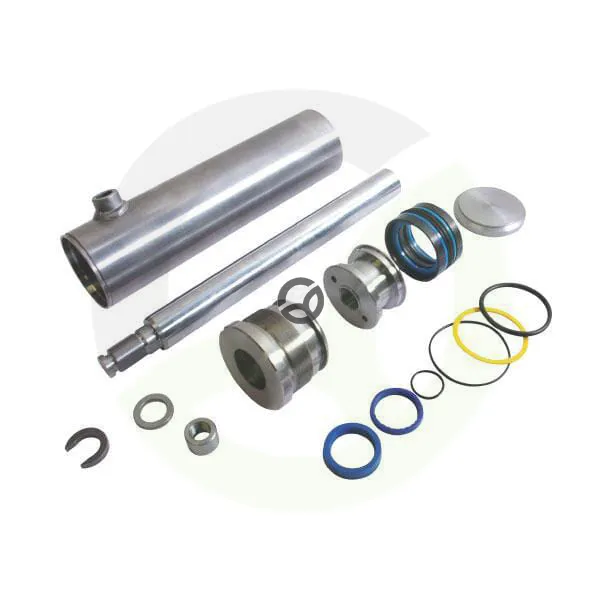

Hidravlični cilinder za uporabo v sistemih naredi sam je dvojno delujoč in ima 100 mm notranji premer, 60 mm batnico ter 800 mm hod. Deluje pri nazivnem tlaku 200 bar in največ 250 bar, zato je primeren za različne hidravlične rešitve, kjer je pomemben natančen pomik. Batnica je iz jekla 20MnV6 in kromirana, cilinder pa iz inoxa 52.0. Skupna minimalna dolžina je 1011 mm.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 800 mm
- B - min. Dolžina (mm)
- 1011 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 1/2 Inch
- E - Zunanji premer (mm)
- 115 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 49 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 81 mm
- Kategorija uporabe
- Naredi sam (DYI)
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 100 mm
- Notranji premer priključka za olje (mm)
- 28 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 60 mm
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
