Cilinder DIY D/A D80-125-1000 - Kramp D801251000
Šifra SKU: 18263 MPN: D801251000
Specifikacije
- A - Hod (mm)
- 1000 mm
- B - min. Dolžina (mm)
- 1248 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/4 Inch
- E - Zunanji premer (mm)
- 145 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 40 mm
Opis izdelka

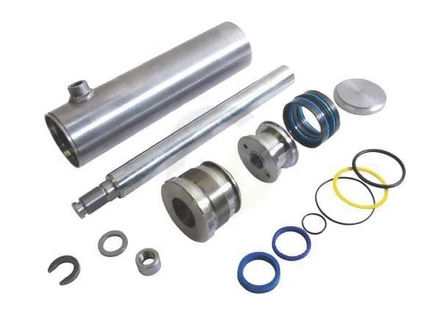

Hidravlični cilinder za uporabo naredi sam je izvedba D/A, torej dvojno delujoč cilinder z notranjim premerom 125 mm, batnico premera 80 mm in hodom 1000 mm. Ima nazivni tlak 200 bar ter največji delovni tlak 250 bar, najmanjšo vgradno dolžino 1248 mm in največjo hitrost bata 0,1 m/s. Telo cilindra je iz inoxa 52.0, batnica pa iz jekla 20MnV6 s kromirano površino. Na strani cilindra in batnice ni priključka.
Prikaži vse →
Tehnične specifikacije
- A - Hod (mm)
- 1000 mm
- B - min. Dolžina (mm)
- 1248 mm
- C - Premer montažnega navoja - priključek cilindra (cola)
- 3/4 Inch
- E - Zunanji premer (mm)
- 145 mm
- F - Razdalja med koncem valja in koncem palice (mm)
- 40 mm
- H - Razdalja med središčem priključka za olje in stranjo konca valja - stran palice (mm)
- 91 mm
- Kategorija uporabe
- Naredi sam (DYI)
- Maks. delovni pritisk (bar)
- 250 BAR
- Maks. hitrost bata (m/s)
- 0.1 m/s
- Material cilindra
- Inox 52.0
- Material matice glave
- Lito železo
- Material palice
- Jeklo 20MnV6
- Material priključka za olje
- Jeklo
- Material vodilnega obroča
- Plastika
- Nazivni tlak (bar)
- 200 BAR
- Notranji premer (mm)
- 125 mm
- Notranji premer priključka za olje (mm)
- 57 mm
- Obdelava površine palice
- Kromirano
- Površinska trdota palice (µm)
- 0.2 µm
- Premer Droga (mm)
- 80 mm
- Tip pritrditve - na strani cilindra
- Brez priključka
- Tip pritrditve - na strani palice
- Brez priključka
- Toleranca materiala cilindra oznaka razreda
- H10
