Cilinder EPL 25-100 serije CB - Kramp EPL25100CB
Šifra SKU: 19068 MPN: EPL25100CB
Specifikacije
- A - Premer palice (mm)
- 25 mm
- B - Notranji premer (mm)
- 30 mm
- C - zunanji premer (mm)
- 40 mm
- D - Hod (mm)
- 100 mm
- Dolžina montažne glave (mm)
- 28 mm
Opis izdelka

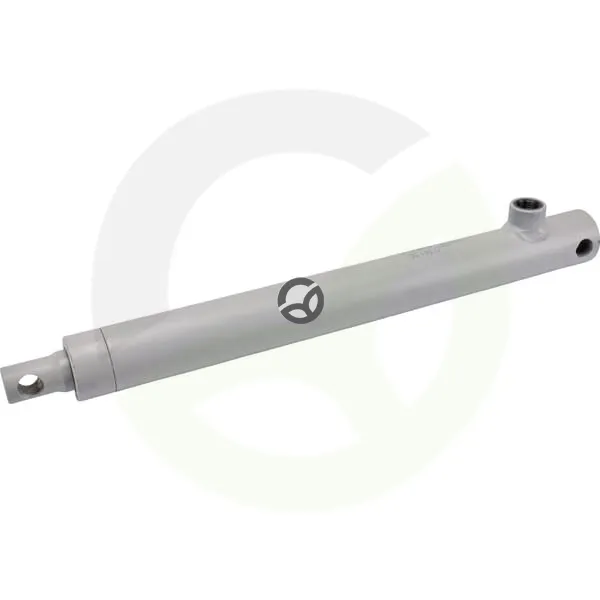

Hidravlični enosmerni cilinder Kramp EPL 25-100 iz serije CB je namenjen univerzalni uporabi v hidravličnih sistemih. Ima batnico premera 25 mm, notranji premer 30 mm, hod 100 mm in minimalno dolžino 190 mm. Delovni tlak je do 250 bar, montažne odprtine na priključkih pa merijo 14,2 mm.
Prikaži vse →
Tehnične specifikacije
- A - Premer palice (mm)
- 25 mm
- B - Notranji premer (mm)
- 30 mm
- C - zunanji premer (mm)
- 40 mm
- D - Hod (mm)
- 100 mm
- Dolžina montažne glave (mm)
- 28 mm
- E - Premer montažne odprtine - priključek cilindra (mm)
- 14.2 mm
- E - Premer montažne odprtine - priključek palice (mm)
- 14.2 mm
- F - Razdalja med središčem oljnega priključka in središčem montažne luknje (mm)
- 40 mm
- G - min. Razdalja montažnih odprtin (mm)
- 190 mm
- Kategorija uporabe
- Univerzalno
- Maks. delovni pritisk (bar)
- 250 BAR
- Min. dolžina (mm)
- 190 mm
- Montažni premer - priključek na strani cilindra (mm)
- 14.2 mm
- Montažni premer - priključek na strani palice (mm)
- 14.2 mm
- Navoj za montažo - povezava valj (cola)
- 3/8 Inch
- Notranji premer priključka za olje (mm)
- 14.2 mm
- Premer pritrdilne luknje (mm)
- 14 mm
- Tip
- Enojni
- Tip pritrditve - na strani cilindra
- Izvrtina
- Tip pritrditve - na strani palice
- Izvrtina
- Zunanji premer montažne glave (mm)
- 22 mm
Reference:
- Spletna referenca
- EPL25100CB
