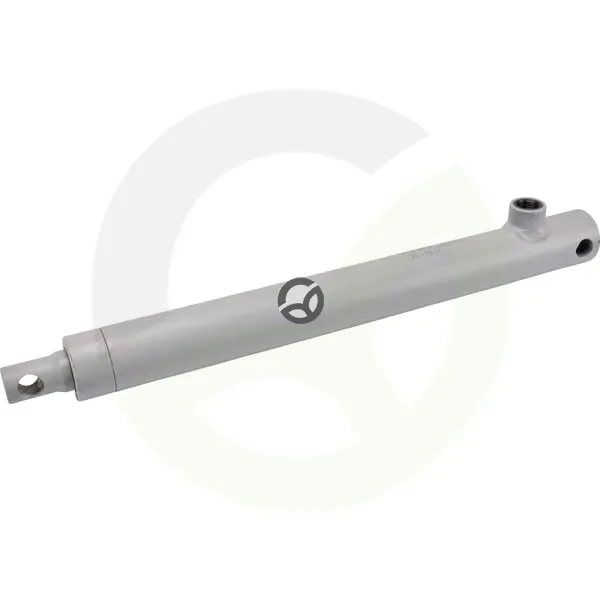

Cilinder EPL 30-300 serije CB - Kramp EPL30300CB

A - Premer palice (mm)

30 mm

B - Notranji premer (mm)

40 mm

C - zunanji premer (mm)

50 mm

D - Hod (mm)

300 mm

Dolžina montažne glave (mm)

34 mm

E - Premer montažne odprtine - priključek cilindra (mm)

16.2 mm

E - Premer montažne odprtine - priključek palice (mm)

16.2 mm

F - Razdalja med središčem oljnega priključka in središčem montažne luknje (mm)

42 mm

G - min. Razdalja montažnih odprtin (mm)

400 mm

Kategorija uporabe

Univerzalno

Maks. delovni pritisk (bar)

250 BAR

Min. dolžina (mm)

400 mm

Montažni premer - priključek na strani cilindra (mm)

16.2 mm

Montažni premer - priključek na strani palice (mm)

16.2 mm

Navoj za montažo - povezava valj (cola)

3/8 Inch

Notranji premer priključka za olje (mm)

16.2 mm

Premer pritrdilne luknje (mm)

18 mm

Tip

Enojni

Tip pritrditve - na strani cilindra

Izvrtina

Tip pritrditve - na strani palice

Izvrtina

Zunanji premer montažne glave (mm)

27 mm

Reference:

Spletna referenca

EPL30300CB
