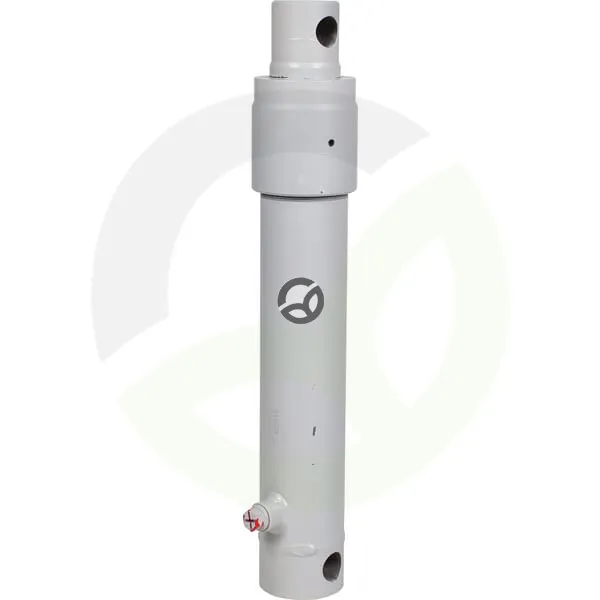

Cilinder EPL 45-200 serije CB - Kramp EPL45200CB

A - Premer cevi (mm)

45 mm

B - Notranji premer (mm)

50 mm

C - Zunanji Premer (mm)

60 mm

D - Hod (mm)

200 mm

Dolžina montažne glave (mm)

45 mm

F - Razdalja med središčem oljnega priključka in središčem montažne luknje (mm)

47 mm

G - min. Razdalja montažnih odprtin (mm)

330 mm

Kategorija uporabe

Univerzalno

Maks. delovni pritisk (bar)

250 BAR

Min. dolžina (mm)

330 mm

Montažni premer - priključek na strani cilindra (mm)

23 mm

Montažni premer - priključek na strani palice (mm)

23 mm

N - Dolžina glave valja (mm)

77 mm

Navoj za montažo - povezava valj (cola)

3/8 Inch

Notranji premer priključka za olje (mm)

23 mm

Premer montažne odprtine - na strani palice (mm)

23 mm

Premer montažne odprtine - priključek cilindra (mm)

23 mm

Premer pritrdilne luknje (mm)

22 mm

Tip

Enojni

Tip pritrditve - na strani cilindra

Izvrtina

Tip pritrditve - na strani palice

Izvrtina

Zunanji premer glave cilindra (mm)

70 mm

Zunanji premer montažne glave (mm)

42 mm

Reference:

Spletna referenca

EPL45200CB
